一、问题背景与意义

1. 背景

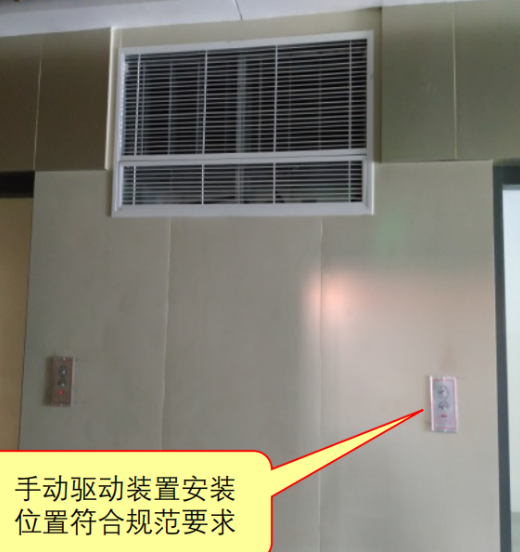

   现代建筑尤其是公共建筑、商业综合体、地下空间及高层建筑，对通风与排烟系统的性能要求越来越高。送风口（新风或补风）与排烟口（自然或机械排烟）在正常工况和火灾工况下承担不同的任务：日常保持室内空气更新、控制温湿度、抑制污染物扩散；火灾时实现烟气控制、疏散通道保清、火灾烟控分区的烟温与浓度管理。因此，当送风口或排烟口被人员手动开启（如现场操作防火阀、排烟口开启按钮或窗扇开启）时，及时、可靠地启动相应风机以配合送排风流向，成为保证系统功能发挥的关键措施。

2. 意义

• 保护人员生命安全：联动能在火情初期快速形成控制性的气流，防止烟气蔓延、保持疏散通道可见性。

• 提高消防措施效果：避免开启排烟口而风机未启动导致局部负压不足或产生逆流，影响烟气排放效果。

• 降低设备与结构二次损失：减少烟气扩散引起的烟熏损害与高温对结构的长期影响。

• 满足法规与标准要求：许多国家和地区的建筑防火规范要求手动或自动启用的烟控装置必须联动启动相应设备。

二、功能与控制目标
联动系统应满足如下功能要求与控制目标：

• 可靠触发：当人员手动开启送风口或排烟口（含开关、按钮、手动阀门、窗扇等）时，能够迅速、可靠地产生控制信号。

• 对应性启动：系统应能识别是送风口还是排烟口被开启，并按预设逻辑启动对应的风机（送风机或排烟机），包括备用风机切换。

• 可控顺序：在必要时实现风机的启动顺序（如先启送风、再启排烟或反之），以避免瞬时压力冲击或不利的流向形成。

• 位置与分区联动：实现分区性的联动控制，确保仅在相关防烟分区内的风机启动，避免无谓的大范围启动与能耗。

• 状态反馈与显示：提供现场或监控中心的状态反馈（口状态、风机运行状态、故障告警），便于决策与后续操作。

• 故障容错：当主控设备或风机故障时，应能自动启用备用设备或提供明确的故障提示并采取限定安全措施（如关闭相关口、手动介入指示）。

• 与消防联动：在火灾报警或喷淋系统动作时，与消防控制系统实现优先级协调，避免互相冲突或延迟响应。

三、技术方案与设计要点

1. 感知与信号采集

• 传感器与检测点：在每个送风口与排烟口设置开关量检测装置（限位开关、行程开关或接近开关），通过接点信号判断口的开启/关闭状态。对带电控执行机构的在位反馈采用位置反馈开关或电子位移传感器。

• 接点标准化：采集信号应采用符合消防控制室与楼宇自控（BMS）接口规范的常开/常闭接点，考虑干节点输入以便兼容不同控制系统。

• 去抖动与逻辑筛选：由于手动动作可能伴随抖动，应对采集信号进行时间滤波（如200–1000 ms去抖），并结合二次确认（如口保持开启超过设定时间）以避免误触发。

1. 控制逻辑与程序

• 触发条件：明确触发条件（单一送风口/排烟口开启触发、多个口同时开启触发或达到阈值才触发）。对人为操作与火情自动检测的优先级须在控制逻辑中定义。

• 启动顺序：制定启动/停机顺序方案，例如：

• 火灾情形下优先启动排烟风机并在短延时后启动补风机以稳定压力差；

• 人为手动开启送风口用于通风时，只启用送风机而不启排烟机，除非检测到烟气或火警。

• 分级响应：根据不同触发级别（试验/维护/真实火情）采用不同的控制响应与告警等级，试验模式不触发消防报警器而仅用于调试。

• 互锁保护：避免形成不利气流，如在某些组合下禁止同时启动会导致负压或正压异常的机组，通过互锁逻辑控制。

1. 接口与系统集成

• 与消防联动的接口：联动控制器应支持消防设备统一接口（如消防控制中心的干接点或基于协议的通信），并遵循相关消防联动图及标准。

• 与楼宇自控系统（BMS）的数据共享：将口状态、风机运行状态、报警信息接入BMS进行集中监控与历史记录。

• 远程与本地控制：在楼层或防烟分区设置本地控制箱，允许现场手动强制启停并显示工作状态；同时向监控中心传输事件，避免本地操作与中央指令冲突。

1. 电气与动力保障

• 起动方式：根据风机容量采用合适的起动方式（直接起动、降压起动、软启动或变频控制），以控制启动电流峰值并减少对电网的冲击。

• 电源冗余与应急供电：关键风机应有应急电源（柴油发电、UPS或消防专用电源），并确保联动在故障电源状态下仍可执行。

• 电气保护：设置过流、过载、低压、缺相等保护，配合联动逻辑在异常时停机并发出故障告警。

四、规范与标准依据（以中国常用规范为例）

• 《建筑设计防火规范》（GB 50016）对于排烟与通风的基本要求、分区、排烟系统的设置与联动控制有明确规定。

• 《火灾自动报警系统设计规范》（GB 50116）和《火灾自动报警系统施工及验收规范》对消防联动原则、信号接口、监控显示有要求。

• 行业规范与地方标准可能对送排风机的应急电源、风量、风压、排烟口的布置与开启方式提出补充要求。
  设计与实施应严格对照相关规范，并与地方消防部门沟通以确保满足验收条件。

五、实施案例与选型建议

1. 案例（示意）
   在地下商场A项目中，设计在每个防烟分区的排烟口与送风口分别设有行程开关，当现场人员通过手动开启排烟口时，排烟口行程开关闭合向消防联动控制器发送启动信号；控制器识别后，先启同一区域的排烟风机，延时3–5秒后启送风机以形成稳定的正/负压差。风机启动采用软启动器以降低电流冲击，并由消防控制室进行声光报警提示与状态显示。维护模式下，手动操作可选择“试验”状态，信号仅记录不触发楼层总报警。该方案在验收时通过了消防部门的现场联动测试并投入运行。

2. 选型要点

• 行程/限位开关：应选择防尘、防潮等级高、动作可靠的器件，并设置机械复位或自锁机构以保持状态可靠性。

• 控制器：采用专用消防联动控制器或具备消防接口的PLC，要求具备冗余供电与日志记录功能。

• 风机与传动：根据刮风阻力与风量需求选型，并考虑变频器以便实现精确调节与软起动功能。

• 接线与布线：采用消防专用电缆或阻燃电缆，布线需按消防规范实现回路冗余与保护。

六、可靠性、试验与维护

1. 可靠性设计

• 冗余配置：关键风机、控制模块及传感器应配置冗余或备用，以在单点故障时保障系统功能。

• 防误操作：在控制面板设计明确的钥匙开关或权限控制，避免未经授权的人员误操作导致联动失效或误启动。

• 抗干扰措施：电气系统采取屏蔽、接地等抗电磁干扰设计，保证信号传输可靠。

1. 试验与验收

• 联动功能试验：施工完成后应按规范逐项进行联动测试，包括手动开启口时风机启动、停机时延时逻辑、与消防报警联动、备用电源启动等。

• 模拟火情试验：通过人工触发火警信号核验系统在火情下的综合响应。

• 验收记录：详细记录每次测试结果、异常处理记录与责任人信息，作为后期维护依据。

1. 维护与定期检测

• 定期检查口位置开关、执行机构、风机电机、控制柜与接线，建议按月、季度与年度制定不同级别的检查项。

• 定期演练联动程序与应急启动，培训值班人员掌握手动介入与故障处理流程。

• 建立台帐与历史故障数据库，用于分析共性问题并改进设计或维护策略。

七、风险与故障应对

1. 常见风险

• 手动开启信号传输断路或误差：造成风机不能及时启动或误启动。

• 风机起动故障或动力不足：在火情时无法实现规定风量，导致烟气控制失效。

• 逻辑冲突：与其他系统（例如空调、新风或消防泵）联动冲突导致系统无法按预期工作。

• 电源故障：主电源中断时应急电源无法接替，联动失效。

1. 故障应对措施

• 设计冗余与故障自诊断：控制系统应能检测信号回路异常并发出故障告警，同时自动启用备用回路或备用设备（若可行）。

• 明确应急预案：制定故障时的处置流程（例如发现风机未起动时，现场人员应立即手动启停并通知消防控制中心和运维单位）。

• 定期培训值守人员，使其掌握手动切换、强制启停与故障记录流程。

八、管理与制度建议

• 建立联动管理制度：明确联动控制的权限、试验流程、故障上报与处理时限。

• 设备更改审批：任何影响联动逻辑的设备更改必须由专业单位评估并报消防主管部门备案。

• 运行日志与档案：对每次手动开启事件、自动联动事件与维护检修记录进行归档，便于追溯与责任认定。

• 定期联合检查：与消防主管部门或第三方检测机构定期开展联合检查或演练，保持系统长期可靠性。

送风口、排烟口手动开启后联动相应风机启动，是保障建筑防排烟功能、人员安全与消防应急响应的核心环节。成功实现这一联动需要从感知、信号处理、控制逻辑、电气保障、系统集成与维护管理等多方面统筹考虑，并严格遵循国家与行业相关规范。通过合理的设计、可靠的设备选型、完善的试验与维护制度，以及对人员的培训与演练，可有效提升系统在实际火情或日常运行中的响应能力与可靠性，最终实现对生命财产安全的有力保障。
