利达LD5804EN联动电源接线安装技术

介绍：

利达LD5804EN联动电源是消防联动控制系统专用电源，联动输出电流 20A，此电源是将主控制器的电源和联动电源合成一体，节省空间与成本，占 2U

盘面。

联动备用电源为 LD5804EN 入柜联动电源系列配套备用电源，当市电停电时 LD5804EN 入柜联动电源自动切换到联动备用电源，为消防报警系统提

供工作电压。

功能：

★ 专门为两线制联动控制系统配备，可为控制柜内设备提供电源。

★ 可向联动控制设备（控制模块）等提供所需的 DC 24V 工作电压。

★ 电源由交流 220V 和蓄电池两路供电，组成不间断输出电源，主电正常主电优先输出，主电故障时自动切到备电供电，具有电池管理功能。

★ 控制输出电压在主备电切换前后电源可稳定不变，联动输出电压主电供电电压 27V±1V，备电工作时电压会随电池电压下降而降低。联动输出与控

制输出为共地输出。

★ 具有备电欠压报警功能。

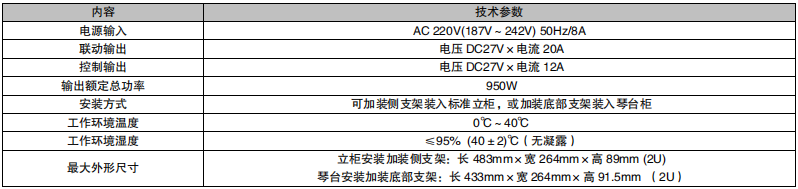

主要技术指标：

外形结构示意图： (单位：mm)

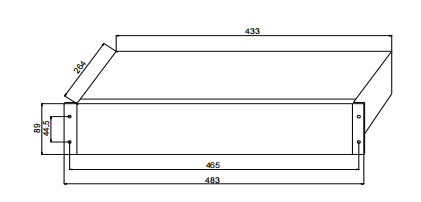

加装侧支架后尺寸：

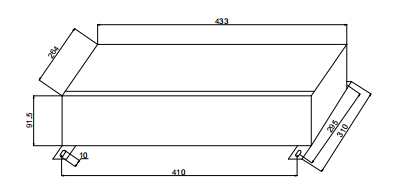

加装底部支架后尺寸：

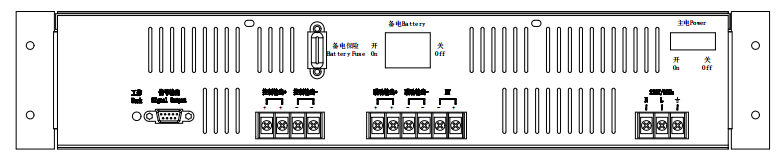

端子示意图：
