随着建筑电气化程度的不断提高，电气火灾在建筑安全事故中的比例持续上升。电气火灾监控系统作为预防和及时处置电气火灾的重要技术手段，能够实现对电气线路、配电设备及相关负荷的实时监测与报警。利达消防电气火灾监控系统因其技术成熟、功能完善、应用广泛而被大量工程采用。为确保系统可靠运行，系统的调试工作尤为关键。本文围绕利达系统的功能特点、调试前的准备、调试流程与方法、常见故障与排除、验证与验收要点及运行维护建议等方面，系统阐述调试技术要点和实践经验，为工程技术人员提供参考。

一、利达消防电气火灾监控系统概述

1. 系统构成

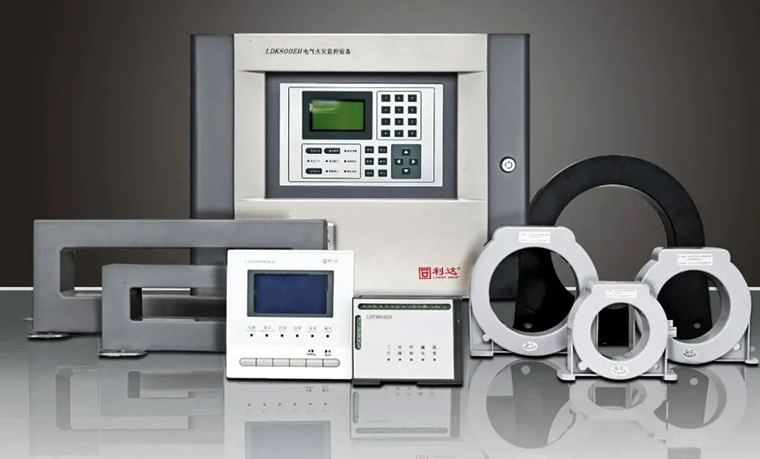

   利达系统主要由监控主机、数据采集单元（探测器/监测模块）、信号传输网络（总线或以太网）、电源模块、上位管理软件及人机界面组成。监控主机负责数据收集、处理和报警逻辑判断；采集单元负责测量电流、电压、漏电流、温度、绝缘电阻等参数；管理软件实现远程监控、记录查询、报表生成及联动控制。

2. 功能特点

• 多参数综合监测：同时监测过载、短路、接地故障、漏电流、温升和绝缘状况等；

• 分级报警与联动策略：支持不同报警等级（预警、一级、二级、故障）并能与消防联动、配电控制或远程管理平台交互；

• 数据记录与分析：具备历史数据存储、故障诊断、趋势分析和报表导出功能，便于事故溯源与预防；

• 模块化与扩展性：支持多路监测模块扩展，适配不同规模的配电系统；

• 自检与容错：具备自检功能、通讯冗余与故障隔离能力，提升系统可靠性。

二、调试前的准备工作

1. 图纸与资料检查

• 核对设计图纸、安装说明及系统功能清单，确认监控点位、设备型号、通信方式和供电方式；

• 熟悉利达系统软硬件手册、安装布线规范、接线图及调试流程文件。

1. 设备与工具准备

• 确认监控主机、采集模块、传感器、接线端子、电源模块已到位且型号符合要求；

• 携带必要工具：数字万用表、绝缘电阻表、钳形表、信号发生器、笔记本电脑（装有利达配置与调试软件）、交直流电源、螺丝刀及备用保险丝等；

• 准备测试负载或模拟装置，用于逼近或模拟异常工况（过载、漏电、温升等）。

1. 现场环境与安全评估

• 确认现场电源已按规范接地、工作区电气安全措施到位；

• 对调试人员进行安全交底，明确高压、带电操作的防护要求，必要时申请停电或采取分区带电保护措施；

• 检查布线走向、接线端子编号是否与图纸一致，评估线缆长度、屏蔽和接地状况。

三、调试流程与方法
调试工作可分为硬件调试、通信调试、软件参数设置、功能测试与联动验证五大环节。

1. 硬件调试

• 供电检测：接通系统电源，检查监控主机与采集模块的工作电压是否正常，指示灯、风扇等状态是否正常。使用数字万用表测量电源输出电压并与手册标注值比对。

• 接线核验：按接线图逐点核对电流互感器（CT）、电压互感器（VT）、漏电传感器、温度传感器及各类信号线的接线相序与极性，确保CT二次侧短路或按手册推荐的接线方式处理；核查屏蔽层接地处理是否符合规范，避免接地环路噪声干扰。

• 绝缘与耐压检查：对重要信号回路与电源进行绝缘电阻测试，必要时对关键信号线做工频耐压测试（遵循现场安全与设备耐压等级要求）。

1. 通信调试

• 物理层检查：确认总线/以太网/485等通信线路接法正确，终端电阻、偏置电阻安装到位，接口接触良好；对光纤通信则检查光模块插拔、衰减与光功率。

• 协议与地址设置：在采集模块上设置唯一地址或节点ID，保证不重复；在监控主机或上位机配置与之对应的通信参数（波特率、校验位、从站地址等）。

• 通信稳定性测试：使用配置软件读取各采集单元的标识与状态数据，连续运行若干小时观察数据丢包率、通讯延迟及跳变现象；对发现的通讯故障排查线路、终端电阻与供电干扰。

1. 软件参数设置

• 点位信息录入：在上位软件中录入各监测点的实际位置、配电回路名称、CT/VT变比、测量相别、额定电流和额定电压等关键参数，确保采集数据折算准确。

• 报警阈值与延时设置：根据设计规范和现场运行工况合理设置各类报警阈值（如漏电阈值、温升阈值、过载阈值等）及相应的延时、联动策略，避免误报与漏报。

• 报警等级与联动配置：定义预警、一级、二级等报警等级的处置措施，并配置与消防中控、楼宇自控系统（BAS）、断路器、声光报警器等的联动命令。

• 数据存储与日志策略：设置数据采样周期、历史数据存储周期、事件日志保存策略与报表导出格式，满足日后分析与监管要求。

1. 功能测试

• 模拟工况测试：通过可控负载、注入式漏电发生器或可调电阻等设备模拟常见故障工况（如单相过载、三相不平衡、接地故障、绝缘下降、温升异常），验证系统是否能准确检测并触发相应报警与联动。

• 动态响应测试：在模拟故障后恢复正常工况，检测系统是否能及时清除报警，记录事件恢复时间，并判断是否存在迟延或误判。

• 报表与历史数据验证：验证系统对历史事件的存储完整性，检查数据曲线、故障记录、事件描述与时间戳的一致性，确保可追溯性。

1. 联动与兼容性测试

• 与消防中控联动：验证利达系统向消防主机或中控平台发送的火警或故障信号格式与协议是否兼容，检查信号响应的及时性及正确性，确保在真正火情时能够触发相应消防响应。

• 与配电控制设备联动：验证系统对断路器、接触器等执行机构的控制命令是否能正确下发并被执行，检查反馈机制（如闭合/分断状态传回）是否正常。

• 与远程监控平台对接：如需接入智慧消防平台或云端监控，测试上传的数据项、接口协议（如标准API、MODBUS、GB/T通信规约等）是否符合要求，确保远程监视与运维支持。

四、常见问题与故障排查

1. 通信不稳定或节点断连
   原因：接线松动、终端未接或阻值不对、供电干扰、接地不良、地址冲突或波特率设置不一致。处理：逐点检查接线、确认终端电阻、使用示波器或通信测试工具排查干扰源、统一通信参数、排除地址重复。

2. 报警误报或漏报
   原因：阈值设置不合理、传感器安装位置不当、CT反向接线或变比设置错误、外界干扰导致瞬态误触发。处理：校正阈值与延时、核查传感器安装及CT极性、添加滤波或抗干扰措施、合理配置事件抑制逻辑。

3. 数据偏差与测量不准
   原因：CT/VT变比录入错误、接线相序错误、传感器故障或接触不良、零点漂移。处理：核对并调整变比与相别、替换或重新安装传感器、校准测量通道、对主机进行自检与校准。

4. 电源或供电异常
   原因：供电回路接反、稳压不足、冗余电源切换失败、电源滤波不足导致通讯中断。处理：检查电源接线、检验UPS/蓄电池状态、改善电源滤波与隔离、确保冗余电源切换逻辑正常。

5. 系统运行中死机或响应迟缓
   原因：监控主机资源耗尽（存储或处理能力不足）、软件异常或历史数据过度堆积、环境温湿度不当导致硬件降频。处理：清理或归档历史数据、升级主机硬件或软件、改善机房环境和散热、检查日志定位异常模块并修复或替换。

五、验证与验收要点

1. 功能性验证

• 所有监测点位均能实时采集数据，历史数据存储完整，事件日志与报警记录无遗漏；

• 模拟多种故障类型均能触发正确级别报警并按预设进行联动处置；

• 通信稳定，无频繁掉线或丢包。

1. 可靠性与安全性验证

• 系统具有自检功能，上电自检、故障隔离机制与冗余措施能正常工作；

• 具备完备的权限管理与操作日志功能，防止误操作与越权修改；

• 电气接地、屏蔽处理符合规范，避免高频干扰与雷电冲击风险。

1. 性能与兼容性验证

• 数据采样率、响应时间与报警延时符合设计要求；

• 与消防主机、配电控制设备及远程平台的接口测试通过，互操作性良好。

1. 文档与培训

• 提交完整的调试记录、测试报告、接线图、参数设置表、软件配置截图及故障处理记录；

• 对使用与维护人员进行系统操作、日常维护、故障判断与紧急处置培训，并提供操作手册与应急流程。

六、运行维护建议

1. 定期巡检与检测

• 建议按季度或半年度对关键点位进行巡检，检查传感器、CT接线、接地状况与机柜环境；

• 每年至少进行一次系统全面测试，包括通讯稳定性、存储完整性及模拟故障测试。

1. 数据分析与预防性维护

• 利用系统历史数据进行趋势分析，识别负荷增长、局部温升或绝缘下降的早期迹象，制定预防性维护计划；

• 对常发故障点进行原因分析并采取工程整改措施，如改善散热、调整负荷分配或更换老化设备。

1. 软件与固件更新

• 及时应用厂商发布的安全补丁、功能升级及固件更新，但须在测试环境验证后再在生产系统部署；

• 严格管理账号权限，避免未经授权的远程升级或配置修改。

1. 应急预案与演练

• 建立涵盖报警处置、设备隔离、现场抢修及与消防部门联动的应急预案，定期组织演练以验证流程有效性；

• 保存并定期审查历史事故与故障记录，持续改进应急响应流程。
