利达DH9272 消防电话分机(总线)接线安装技术

利达DH9272 消防电话分机(总线)介绍：

★ DH9272 消防电话分机是火灾报警通信系统的组成设备之一，必须与 DH9261/B 消防电话主机配合使用，能够与消防电话主机进行全双工通话。全部

电路及送受器均装入电话机身内，摘机即可呼叫主机。本机只需通过两根线与主机相连，不分正负，供电由主机提供，无需再接电源。用户可根据需

要设置分机号码。

★ 电话分机接线方式：直接连接到电话线上或通过电话插孔连接到电话线上。电话分机引线方式：U 型卡子、音频Φ6.35 插头、音频Φ3.5 插头、宽水

晶头（6P4C）、窄水晶头（4P4C）五种方式可选择。

★ 分机外壳‚工作/呼叫‛指示灯：在待机状态下，指示灯常亮，表示分机正常；指示灯闪烁，表示在被叫状态，此时分机应振铃。

★ 分机内有一八位微动开关供用户编号，2～8 位编号用，8 为最低位。1 位为音量选择，拨到 ON 时分机说话主机音量大。

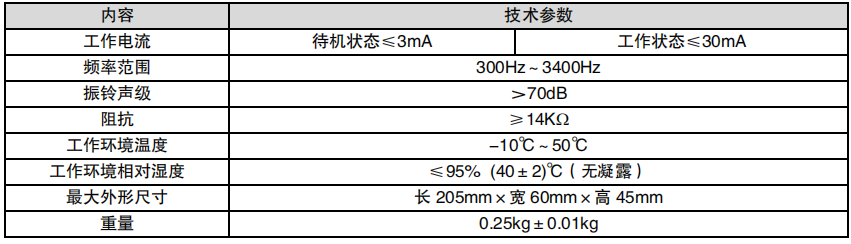

利达DH9272 消防电话分机(总线)主要技术指标：

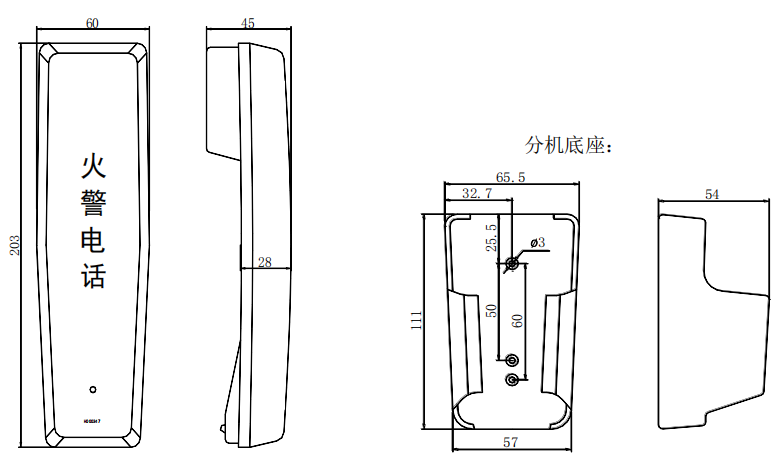

外形结构示意图：

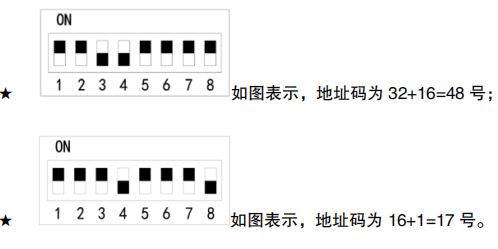

拨码方法：

★ DH9272 消防电话分机采用 8421 二进制编码规则，但与其他公司的拨码规则有所区别：

★ 拨码数字位 8 为最低位，数字位 2 为最高位，共占用 7 位编码，即‚2‛表示 64，‚3‛表示 32，‚4‛表示 16…‚8‛表示 1；拨码拨到数字端有效。
