在消防火灾自动报警系统架构中，单路输入模块是针对单点、独立消防设备信号采集的专用设备，主要用于小型点位、分散设备、独立分区的无源信号反馈采集，填补了多路模块在小点位应用中的资源浪费短板。利达LD4400E作为经典款编码型单路输入模块，凭借小巧便携、安装灵活、性能稳定、故障率低的特点，广泛应用于中小型建筑、老旧消防改造项目、分散式消防点位的信号采集工作。本文将从产品特性、技术参数、安装要点、细分应用场景、调试流程、故障处理、运维规范等维度，全面解析LD4400E模块的工程应用技巧，助力消防从业人员标准化施工与高效运维。

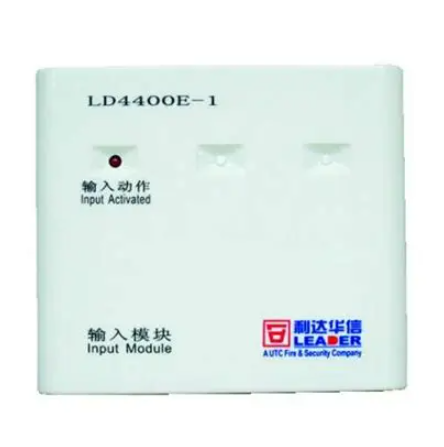

利达LD4400E输入模块是专为单点无源信号采集设计的智能化消防模块，严格符合国家消防规范标准，适配利达全系火灾报警控制器，采用成熟的二总线无极性通讯技术，是消防改造工程、小型商业建筑、住宅楼道消防系统的主流选型设备。相较于双路输入模块，该模块定位精准，专注于单一路度开关信号采集，仅占用一个设备地址点，地址编码范围0-255，编码方式为电子编码，无需机械拨码，调试便捷，适配各类简易消防系统的点位布局需求。设备体积小巧，采用紧凑型壁挂设计，不占用安装空间，特别适合设备点位分散、安装空间狭小的施工场景。

核心技术参数方面，LD4400E模块总线工作电压DC16V-24V，适配所有常规消防报警主机总线供电标准，静态工作电流≤0.8mA，动作电流≤2.5mA，超低功耗特性使其可在单总线回路中搭载更多设备，不影响系统整体稳定性。设备工作温度区间宽泛，可在-15℃~+60℃环境下稳定工作，耐高低温性能优异，可适配室外消防设备、屋面设备机房等温差较大的场景。防护等级达到行业标准，具备防尘、防潮、防腐蚀能力，可适应地下室、管道井等潮湿多尘的复杂工况。模块配备单色状态指示灯，正常巡检状态下红灯间歇闪烁，设备动作时红灯常亮，线路故障时指示灯快速频闪，状态区分清晰，便于快速识别设备运行状态。同时设备内置线路监测芯片，可实时监测外接信号线路的断线故障，实现故障主动上报，彻底解决传统单点反馈线路无监测、隐患难发现的问题。

LD4400E模块核心功能聚焦单点精准采集，具备三大核心优势。第一，极简接线设计，二总线无极性接入，单路信号输入，接线逻辑简单，施工门槛低，适合新手施工操作，大幅降低接线错误率。第二，精准信号采集，针对各类无源常开、常闭开关信号可精准识别，信号响应速度快，无延迟、无错报，保障单点消防设备状态实时同步至报警主机。第三，全程故障监测，对外接信号线路进行实时巡检，一旦出现线路断线、接触不良等问题，立即上传故障代码，精准定位故障点位，便于运维人员快速排查修复。第四，高兼容性适配，不仅适配全新利达智能报警系统，还可兼容老旧利达报警主机，是消防改造项目的最优选型，完美解决老旧设备兼容性差、替换难度大的痛点。

在安装施工规范上，LD4400E模块需严格遵循标准化施工流程，保障设备稳定运行。设备采用壁挂式安装，标准安装高度距地面1.4-1.6米，安装墙面需平整牢固，无松动、无脱落隐患。安装位置需避开强电配电箱、空调外机、发热设备等干扰源，保持足够安全距离，避免电磁干扰与高温老化。布线采用消防专用阻燃双绞线，线径1.0mm²及以上，总线回路布线长度不超过800米，信号输入线路长度不宜超过100米，减少信号衰减。接线过程中，总线端子直接接入主机二总线，不分正负极；信号端子仅对接外部无源开关触点，严禁接入220V有源电源，避免模块烧毁损坏。接线完成后，需整理线路，固定端子，做好绝缘包裹与点位标识，确保布线规整、标识清晰，便于后期运维检修。

LD4400E模块的应用场景极具针对性，主要适配各类独立、分散的消防单点设备信号采集。其一，独立防火分区单点设备监测，针对单个防火阀、独立排烟口阀门的开启反馈信号采集，适配小型分区单点设备布局。其二，水系统独立点位采集，用于单个水流指示器、独立喷淋压力开关的信号反馈，精准监测单点水系统设备工作状态。其三，老旧消防系统改造适配，老旧建筑消防系统设备老化、模块淘汰，LD4400E凭借高兼容性，可直接替换老旧同类型模块，无需改造线路，大幅降低改造成本与施工难度。其四，辅助消防设备状态监测，适配消防应急按钮、防火门闭门器、小型排烟窗等辅助设备的开关信号采集，完善消防系统监测全覆盖。其五，工业小型设备消防监测，用于小型车间、仓库的独立消防设备信号采集，适配工业简易消防系统布局。

标准化调试是保障模块正常工作的核心环节，调试流程分为三步。第一步，编码设置，使用利达电子编码器，根据消防施工图纸的点位编号，对模块进行单独编码，确保每个模块地址唯一，无重复、无错码，编码完成后记录点位信息，做好台账登记。第二步，总线联机调试，将编码后的模块接入系统总线，开启报警主机电源，通过主机设备巡检功能，核对模块是否正常上线、状态是否正常，确认无离线、故障报警。第三步，模拟功能调试，手动触发前端外接消防设备的开关动作，观察模块指示灯动作状态，同时查看报警主机信号接收情况，确认信号反馈精准、实时；同时模拟线路断线故障，测试模块故障报警功能，确保故障可正常上报、点位精准定位。调试完成后，做好调试记录，留存台账资料，以备消防验收。

日常运维与故障排查需贴合模块特性开展，保障设备长期稳定运行。日常运维方面，需建立月度巡检、季度测试、年度维保制度。月度巡检重点检查模块安装牢固度、指示灯状态、接线端子是否松动、线路是否老化破损；季度测试开展全点位模拟动作测试，核对信号反馈准确性；年度维保对模块进行除尘清洁、线路紧固、绝缘检测，全面排查设备隐患。故障排查方面，该模块常见故障主要有三种：一是模块离线故障，多为总线线路断裂、端子虚接、编码重复导致，需逐一排查线路连通性、编码信息、总线供电状态；二是设备动作无反馈，主要是前端设备触点损坏、信号线路断路，需检测前端设备工况与线路通断；三是故障误报，多为线路受潮、电磁干扰所致，需优化布线环境，做好线路防潮、屏蔽处理。

相较于多路输入模块，利达LD4400E单路输入模块针对性更强、性价比更高，在小型建筑、分散点位、消防改造项目中优势显著。设备性能稳定、施工便捷、故障率低，能够精准完成单点消防设备的信号采集工作，完善火灾自动报警系统的感知网络，保障消防设备状态实时可控、故障实时预警，为建筑消防安全提供基础保障，是中小型消防工程项目的优选信号采集模块。
