一、系统设计核心依据与利达产品合规基础

二、不同类型建筑防火门监控系统选型适配细则

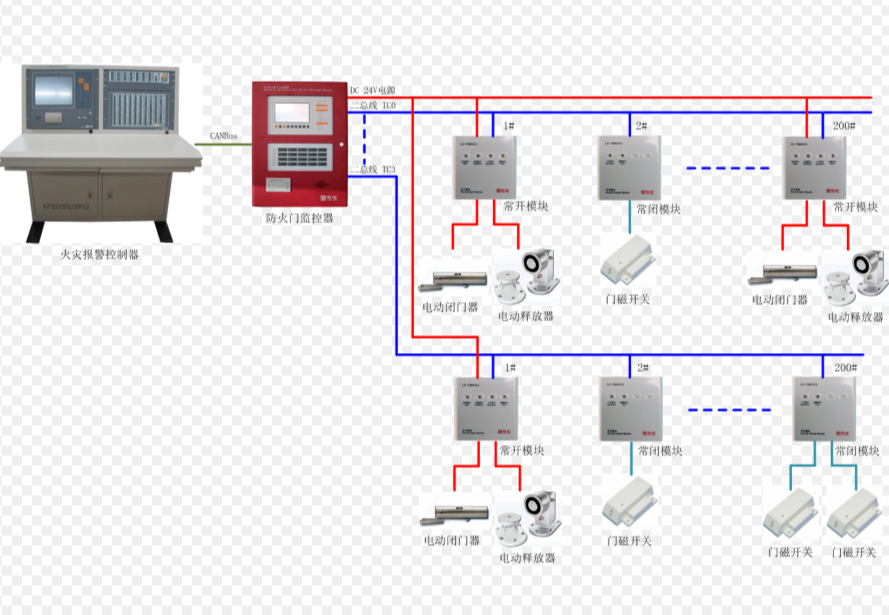

1. 商业综合体、地下商业街、大型地下车库此类建筑疏散通道常开防火门数量多、防火分区划分密集，人流量大，日常防火门长期保持开启状态，火灾时需快速分区联动闭门。设计优先选用利达 LD-FM128A 多回路监控主机，配套 CAN 总线区域扩展分机，每个防火分区独立分配回路支路，分区之间总线物理隔离，单回路总线长度严格控制在 1000 米以内，总线线缆选用 ZR-RVSP-2×1.5mm² 阻燃屏蔽双绞线，降低地下车库机电设备、排风风机带来的电磁干扰。所有疏散常开防火门配套利达编码型电磁释放器、电动闭门器；常闭防火门配套编码门磁开关，门磁与释放器至监控模块连接线长度不得超过 3 米，避免线路过长信号丢失、反馈延迟。
2. 高层住宅、保障房小区住宅建筑楼梯间、前室防火门以常闭型为主，仅地下车库连通楼栋的疏散门为常开设计，点位总量少，对设备性价比要求高。设计选型采用利达 LD-FM118 两回路基础监控主机，无需大规模扩展分机；楼栋竖向总线暗敷墙体内部，保护层厚度≥30mm，弱电井集中布线，每层设置接线端子箱，住宅户内管道井禁止敷设防火门监控总线，防止装修破坏线路。住宅常闭防火门仅安装利达编码门磁监测开关，实时监测门体是否违规敞开，一旦门体长时间未关闭，监控主机立即声光故障报警，同步上传至消防控制室图形显示装置。
3. 医院、学校、养老院等人员密集特殊场所此类场所行动不便人群集中，疏散通道严禁防火门堵塞、敞开，消防管控标准高于普通建筑。系统设计采用利达 LD-FM128A 监控主机搭配上位 PC 组态监控软件，实现全建筑防火门点位可视化图形管理；系统联动逻辑分级设置，同一病区、教学楼楼层为独立联动单元，当区域内任意两只感烟探测器或一只烟感 + 手动报警按钮触发报警，监控主机立即输出控制信号关闭本分区所有常开防火门，门体关闭反馈信号实时回传主机，记录完整动作日志。同时主机开启黑匣子事件存储功能，完整记录防火门开关、故障、联动动作、主备电切换等全部事件，存储时长不低于 12 个月，满足消防检查溯源要求。

三、设计阶段强制性应用规范与禁止性要求

1. 防火门监控主机必须独立设置于消防控制室内，壁挂安装底边距地 1.3~1.5m，设备操作面单列布置预留≥1.5m 操作距离，双列布置预留≥2m 操作空间，消防控制室多系统共存时，防火门监控设备独立集中摆放，与监控、安防弱电设备物理分隔，间距不小于 0.8m。

2. 系统供电分为主电 AC220V 消防专用电源、DC24V 联动控制电源、内置备用蓄电池三部分。主电必须取自消防专用配电回路，不得与普通照明、插座回路共用；DC24V 联动电源线选用 NH-BV 耐火铜芯线缆，线径≥1.5mm²，末端负载电压不得低于 DC18V，远距离供电需加粗线缆截面积或增设分区集中电源箱。备用蓄电池续航时间不低于 3 小时，主电断电后无缝切换备电，欠压时主机自动声光提醒，防止电池过放损坏。

3. 总线布线禁止与强电动力管线、广播、监控视频线缆同管敷设，必须单独穿金属 SC20 线管暗敷或金属桥架独立分隔敷设；总线全程手拉手串接拓扑，禁止星形放射布线，总线两端做可靠接地屏蔽处理，降低干扰。

4. 严禁将利达防火门监控系统与火灾报警控制器总线混用，二者为独立子系统，通过 RS232/CAN 通讯接口实现联动信号交互，物理线路完全分离，避免总线冲突造成系统瘫痪。

四、设计选型常见误区与规避措施
