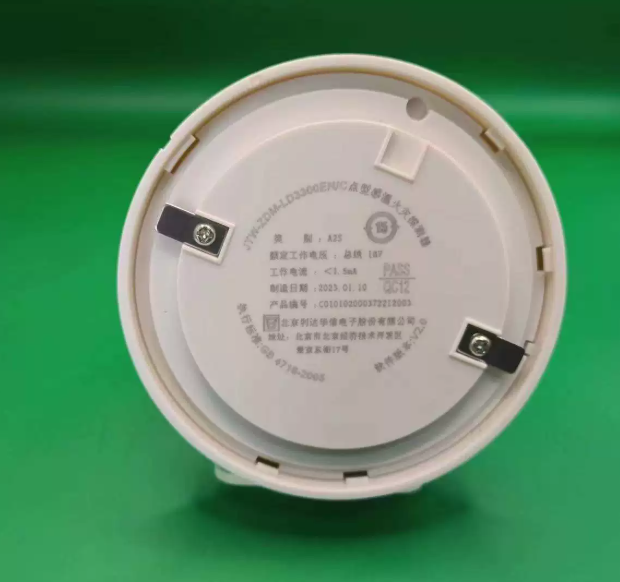

利达LD3300EN温感、LD3000EN/A烟感探测器作为火灾自动报警系统前端核心探测设备，采用无极性二总线接线方式，是现场布线施工中最易出现不规范问题的设备类型。当前施工现场普遍存在线缆选型不达标、布线敷设混乱、线路防护缺失、接线工艺不标准等多项问题，直接影响探测器信号传输稳定性，导致设备误报、漏报、离线故障等隐患，严重威胁消防系统正常运行。
现场核心线路布置问题主要集中在四个方面。第一，线缆规格选型不符合厂家及国标要求，部分施工单位为降低成本，选用1.0mm²以下普通平行线、非阻燃线缆替代专用线缆，未采用规范要求的≥1.5mm²双绞铜芯阻燃线缆，部分吊顶内隐蔽线路直接使用普通RV线，无阻燃、抗干扰性能。第二，线路敷设方式违规，强弱电线路混穿同一线管、线槽，探测器二总线与照明线、动力线并行敷设且无安全间距，极易产生电磁干扰，造成探测器信号紊乱、主机报故障。同时存在明敷线路未做防火防护、暗敷线管封堵不严、线缆随意裸露拖拽等问题。第三，接线工艺不规范，探测器底座接线存在虚接、压皮、多线并接、缠绕接线现象，未严格对应TC+、TC-端子规范接线，部分线路接头未做绝缘防水处理，长期受潮氧化引发线路断路、短路故障。第四，线路布线走向混乱，同一回路探测器布线未采用环形或分支规范敷设，线路私拉乱接、跨区域随意布线，回路线路总长超标、线路电阻过大，超出利达设备允许的电阻阈值，导致主机无法正常识别设备地址。
根据GB 50116《火灾自动报警系统设计规范》及利达设备原厂技术标准，探测器二总线线路布置有明确硬性要求。线缆选型上，信号主干线必须选用截面积≥1.5mm²的ZR-RVS双绞阻燃铜芯线，平面分支线路可采用1.5mm²阻燃线缆，耐压等级需大于250V，严禁使用非双绞、非阻燃线缆。敷设规范上，二总线弱电信号线路必须与强电线路分管、分槽敷设，间距不小于30cm，严禁同管同槽布线；明敷线路需采用金属管或阻燃硬质塑料管保护，金属管线需涂刷防火涂料，吊顶内线路必须敷设于封闭式阻燃线槽内，杜绝裸露敷设。接线工艺方面，严格遵循无极性接线规则，两根信号线任意接入探测器TC正负端子即可，接线时线缆剥线长度适中，压接牢固，杜绝虚接、漏接，所有线路接头必须置于接线盒内，做好绝缘、防潮、防火封堵处理。回路布线方面，单回路探测器布线总电阻需控制在标准范围内，线路总长不得超过设备额定限值，布线走向规整，禁止随意跨回路、跨分区接线，每个探测分区线路独立敷设、标识清晰。
针对现场问题的整改布置要求，需全面落实规范化施工。首先更换所有不达标线缆，统一更换为1.5mm²阻燃双绞铜芯信号线，彻底杜绝普通线缆、细截面线缆混用问题。其次重新规整线路敷设，拆分强弱电混布线管，单独布设消防信号管线，对明敷金属管线补刷防火涂料，封堵所有线管、线槽孔洞，做好防火密闭处理。然后规范接线工艺，重新压接所有探测器底座线路，去除破损、氧化线芯，杜绝多线并接，所有接头密封绝缘，确保接线稳定可靠。最后梳理回路线路，规整布线走向，清理私拉乱接线路，检测回路线路电阻，对电阻超标、线路过长的回路进行拆分整改，同步完善线路标识，标注回路编号、设备点位，保障后期运维检修便捷。整改完成后需逐点测试探测器信号传输状态，确保无故障、无干扰，设备正常联动上报。
