利达LD-C-231应急照明控制器

一、利达LD-C-231应急照明控制器功能

　　1、全中文操作界面，3吋液晶屏显示各种信息，指示灯指示关键状态；

　　2、具有1个CAN，1个RS485通讯接口；

　　3、支持一键自动编码功能；

　　4、具有一路有源输入接口，两路无源输出接口，可联动现场设备；

　　5、具有市电监测功能；

　　6、具有通讯断线应急功能。

二、利达LD-C-231应急照明控制器技术参数

型号 LD-C-231

主电电压 AC 220V(187V～242V)50Hz

备用电池 38.4V/11Ah磷酸铁锂电池

主电功耗 30W

额定功率 250W

额定输出电压 DC36V

容量限制 可配接5台应急照明集中电源

通讯接口 一路CAN接口、一路RS485接口

输出回路 系统总线1回路，灯具总线8回路

应急转换时间 ≤0.1s

带载应急时间 ≥90min

备电工作时间 ≥180min

外壳防护等级 IP33

工作环境温度 0℃～55℃

工作环境相对湿度 ≤90％(40±2)℃（无凝露）

安装方式 壁挂

外形尺寸宽 420mm×高580mm×厚185mm

重量（不含电池） 10Kg±0.5Kg

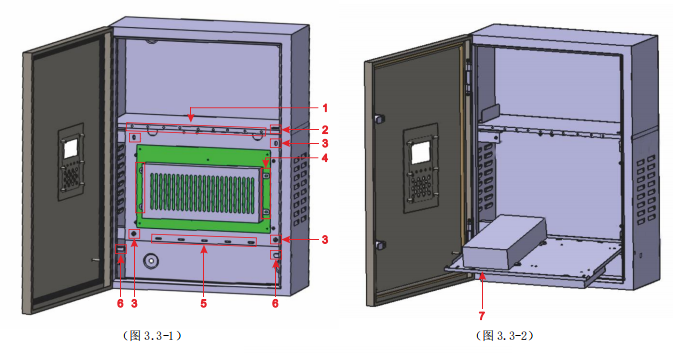

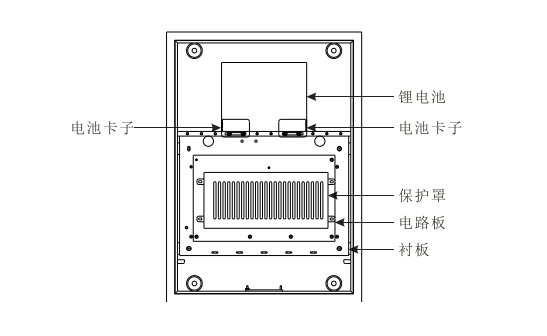

三、利达LD-C-232应急照明控制器结构特性

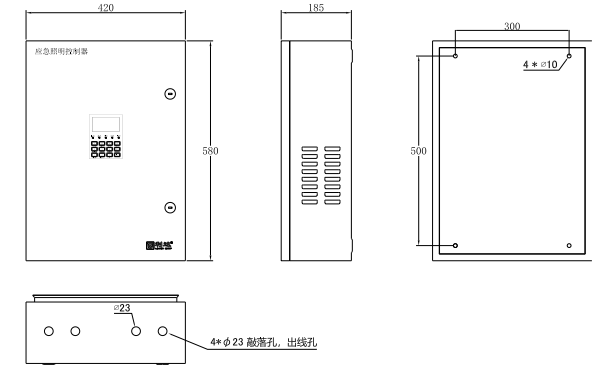

四、利达LD-C-232应急照明控制器安装说明

　　1、安装方式：采用M8的膨胀螺丝在墙上壁挂安装；

　　2、出线方式：下出线，将4个敲落孔敲落，注意强电线路应和总线通讯线路由不同的敲落孔进线；

　　3、安装环境：

　　a、应安装于通风良好的地方，严禁在密闭环境中使用；

　　b、远离火源热源和电磁源；

　　c、避免于有机溶剂等有害物质接触；

　　d、保证适宜的环境温度和相对湿度。
