北京利达消防报警设备技术要点

布线要点：

1. 信号线：无极性，一个回路 200 个点，具体回路视图纸而定，回路线建议不小于 2x1.5mm。

2. 电源线：有极性，正负反接无法通讯，电源线建议干线不小于 2x2.5,大型工地建议 干线不小于 2x4mm，支

线不小于 2x1.5mm。

3. 电话系统：分总线电话和多线电话，一路为二芯。单独穿管，屏蔽线。固定电话线 建议干线不小于 2x1.5mm

总线电话：手报电话单独一路，分机单独一路，有极性。中间不能串联、并联。插孔面板整个系

统不超过 30 个。

多线电话：一个分机电话为一路，不可多带，中间可以带手报电话。

插孔面板整个系统不超过 80 个。

4. 消防广播线：二芯至消防模块所在的地方。如有背景音乐需在增加二芯到模块所在的地方。模块输出接现场

并联的音箱线。干线不小于 2x2.5mm 建议干线不小于 2x1.5mm

5. 多线控制：a.泵为原来设计的线芯。

b.风机在外部设备控制箱有自锁时，手动线需布置 5 根

c.在外部设备控制箱无自锁时，手动线需布置 3 根即可

（自锁的判断 如 DC24 停止工作时风机还在运行为自锁）

6. 漏电系统：一个回路 128 个点。一个通道为 1 个点，布线为单独穿管。

7. 防火门系统：一个回路 200 个点，常开门信号+电源。常闭门只要信号线；

8. 双电源监控系统：单回路 128 个点。采用信号线

9. 各主机的联网：采用总线形。各主机采用 4 芯屏蔽电缆。单芯≧2.5mm2

10. 本产品和其它的产品的区别：(1) 本产品的层显可就近取信号、电源线。

(2) 多线控制不需加多线模块。一台多线控制不自锁为 3 蕊线。

11. 气体灭火系统：（以一个气体区为例）

首先确定气体盘所在的位置，由盘所在的位置引至现场线 11 芯。包括至电磁阀处（3 根），至声光处（2 根），

至放气灯处（2 根），至启停按钮处（4 根）。

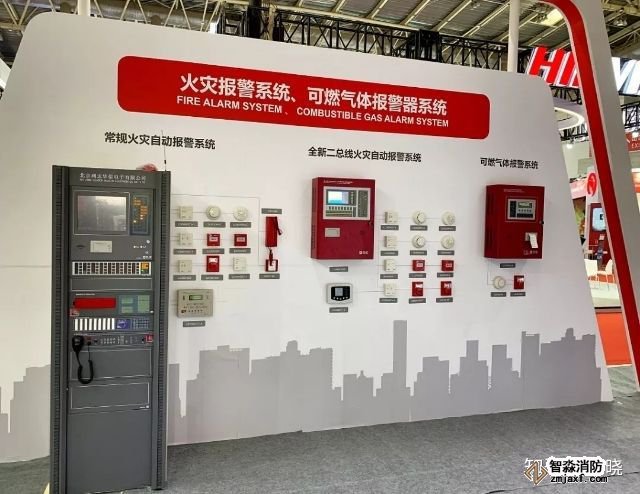

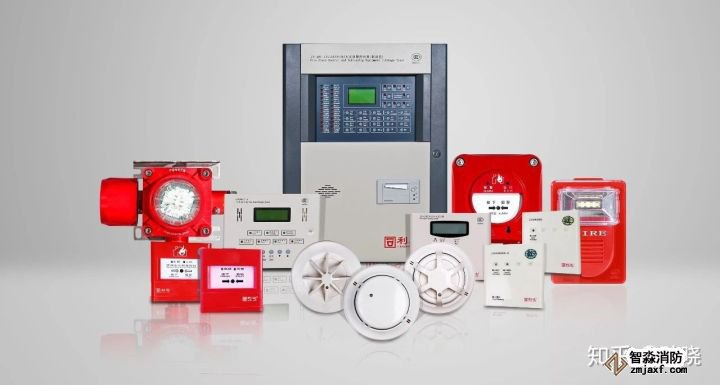

北京利达 火灾自动报警系统

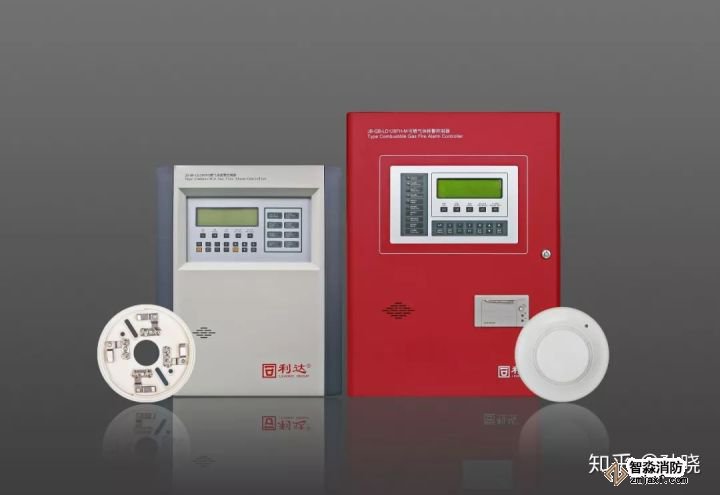

北京利达 可燃气体监控系统

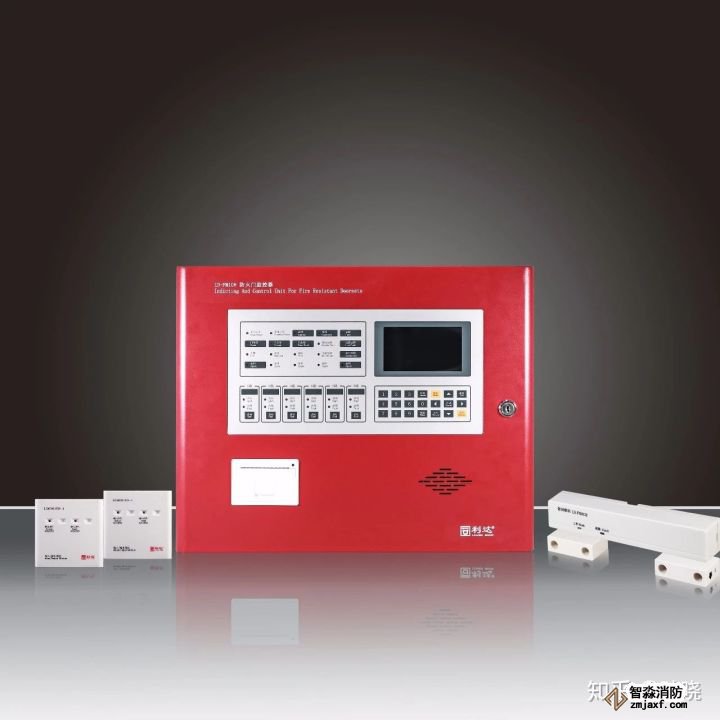

北京利达 防火门监控系统

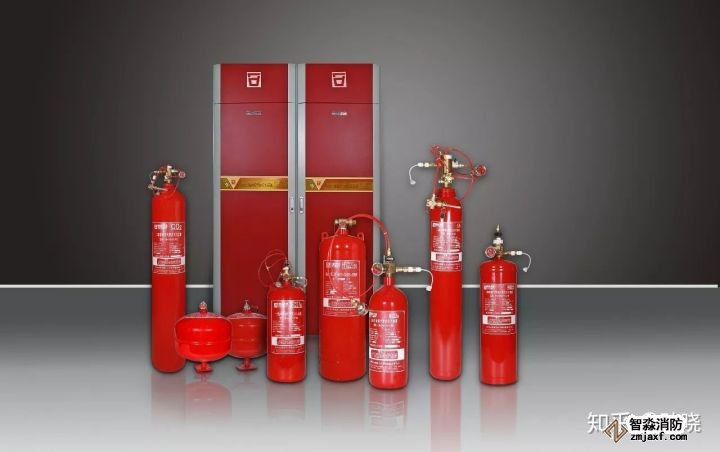

北京利达 气体灭火系统

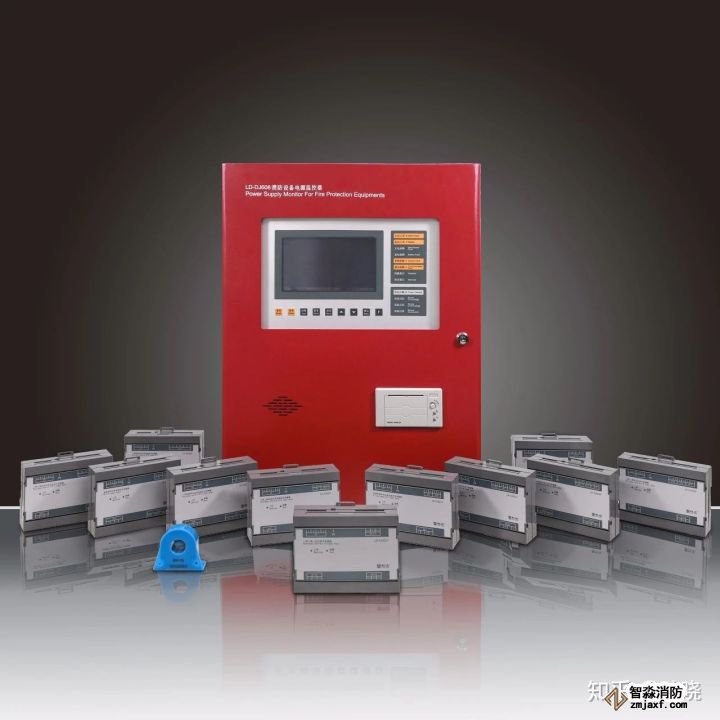

北京利达 电源监控系统

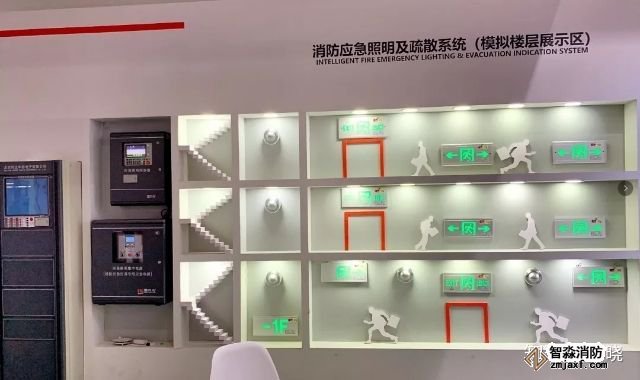

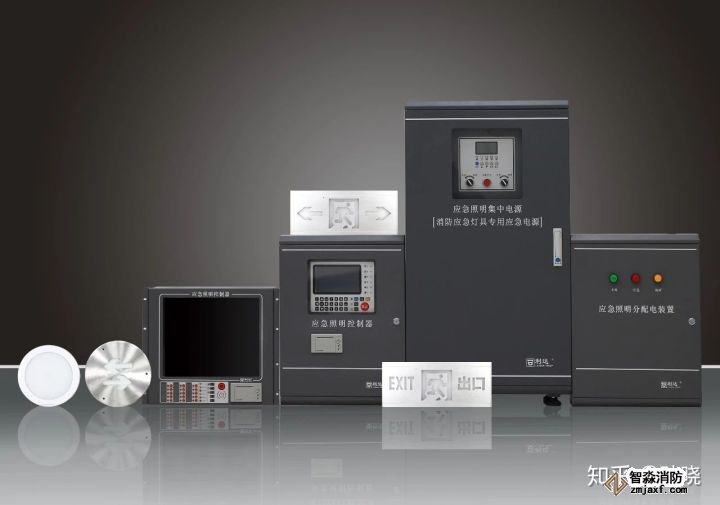

北京利达 智能应急照明疏散指示系统

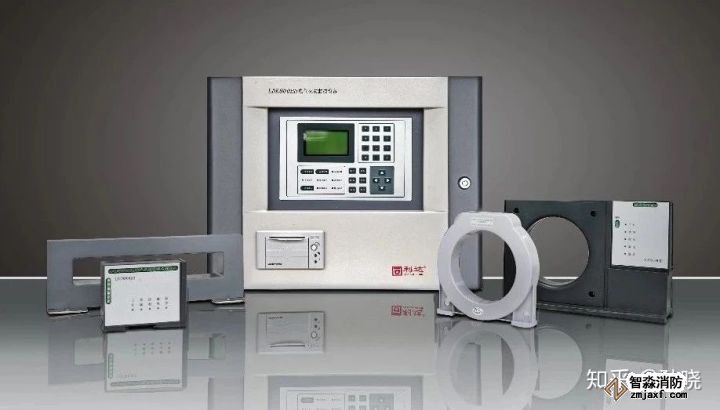

北京利达 电气火灾监控系统
