利达NAJ2200 消防电话主机接线安装技术

利达NAJ2200 消防电话主机功能：

★ 布线简单，通讯可靠，对在线分机进行实时监控，当登记分机出现开路故障时可快速作出故障报警提示，便于日常维护。

★ 消防电话总机与消防电话分机之间采用两总线连接，不分极性可最大接入 99 个独立地址的编码型分机或插孔。

★ 消防电话总机设有单独的非编码电话插孔接口，可方便现场连接 NAJ2217 消防电话插孔（非编码型）或消防手报插孔使用。在使用我公司的非编插

孔 NAJ2217 时，最多可接入 500 部。

★ 系统可配接 NAJ2212A 消防电话分机（编码型）、NAJ2213A 消防电话插孔（编码型）、NAJ2217 消防电话插孔（非编码型）和 NAJ2218 手提消防

电话分机等分设备。电话主机呼叫电话分机时有振铃音提示，电话分机摘机或手提电话分机插入电话插孔即可呼叫主机。

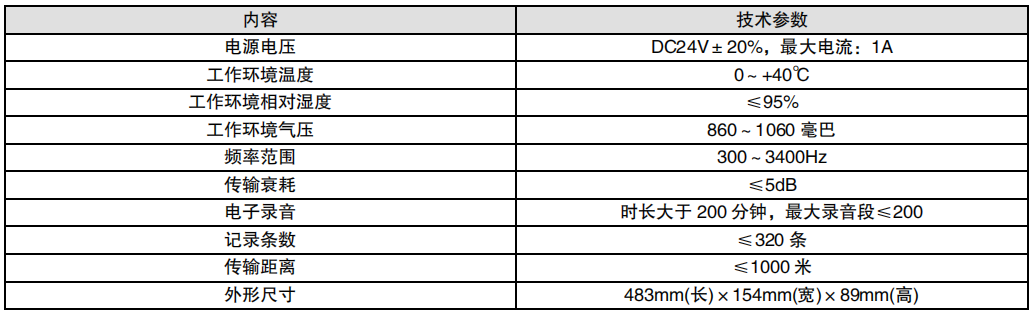

利达NAJ2200 消防电话主机主要技术指标：

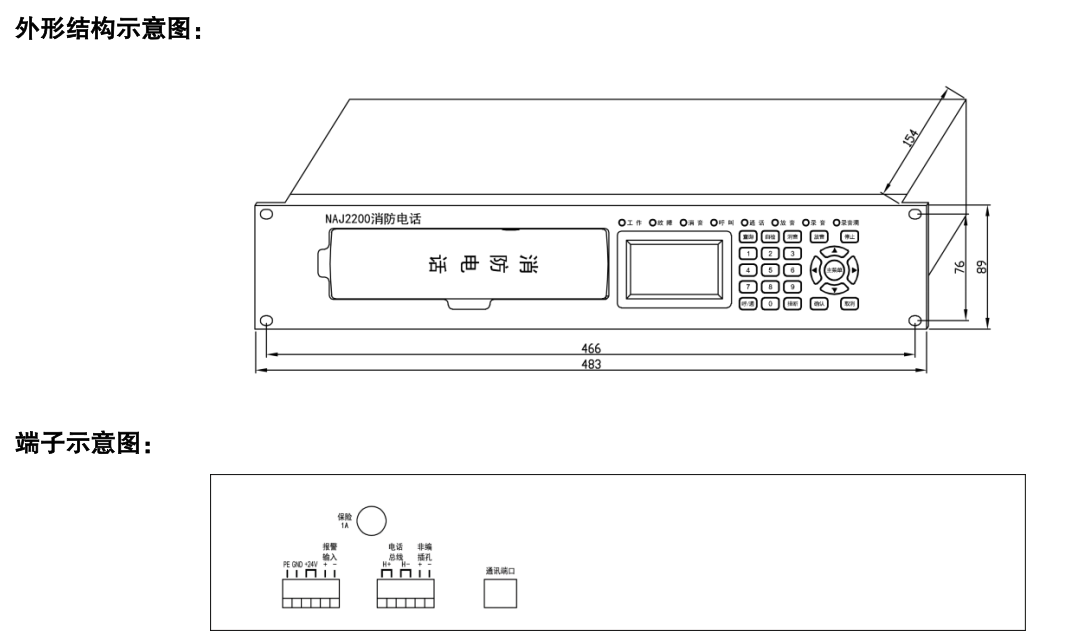

利达NAJ2200 消防电话主机接线说明

保险：电源保险，保险容量为 1A；

PE：机壳地；

GND：DC24V 电源地；

+24V：DC24V 电源正；

报警输入：外部报警信号输入端口；

电话总线 H+/H-：电话总线输出端口，可接最大 99 个不同地址的编码型电话分机和电话插孔设备；

非编插孔：可外接不超过 500 个非编码 NAJ2217 型电话插孔设备；

通讯端口：系统预留。

利达NAJ2200 消防电话主机布线要求：

★ NAJ2212A 电话分机和 NAJ2213A 电话插孔的总数不大于 99。

★ 布线应采用截面积不小于 1.5mm2阻燃铜芯屏蔽电缆 ZR-RVVP2×1.5mm2，耐压≥250V 。
