利达NAJ2100 消防应急广播设备/消防电话接线安装技术

介绍：

NAJ2100 型消防广播电话一体机包含消防应急广播系统和消防电话系统两部分，可分别完成现场的消防应急广播功能和消防通讯功能。广播系统最大

输出功率为 150W，固定分成 2 个独立广播分区，有话筒、应急语音和 MP3 等多种音源供广播时选择。消防电话可带 4 路多线制电话分机或电话插孔，

可连接 NAJ2216、NAJ2217 和 NAJ2218 等非编码型分设备组成消防电话系统。系统均采用独立汉字液晶显示，有独立按键进行操作，执行 GB16806-2006

及第一号修改单标准。

功能：

★ 有 2 个广播分区，最大输出功率为 150W，具有输出短路保护功能。

★ 有话筒、外线、U 盘、电子语音等 4 种音源供广播时选择。

★ 有手动和联动两种方式启动应急广播，联动信号采用 DC24V 逻辑信号。

★ 待机时对 2 路广播区域自动巡检，在输出有短路或断路时进行故障提示。

★ 电话主机可与分机进行可靠通讯，并对在线登记分机进行实时监控，当登记分机出现开路故障时可快速作出故障报警提示，便于日常维护。

★ 系统配备 NAJ2216 消防电话分机、NAJ2217 消防电话插孔和 NAJ2218 手提式消防电话分机。电话主机呼叫电话分机时有振铃音提示，电话分机摘

机或手提电话分机插入电话插孔即可呼叫主机。

★ 本系统为固定 4 路配置，每路最多可接 4 部 NAJ2216 消防电话分机或 100 部 NAJ2217 消防电话插孔。

主要技术指标：

外形及安装尺寸示意图：

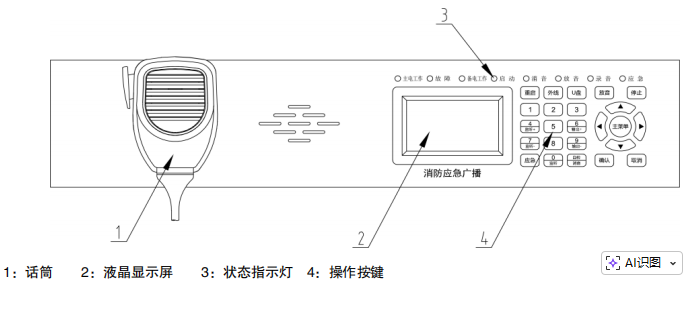

广播部分面板图：

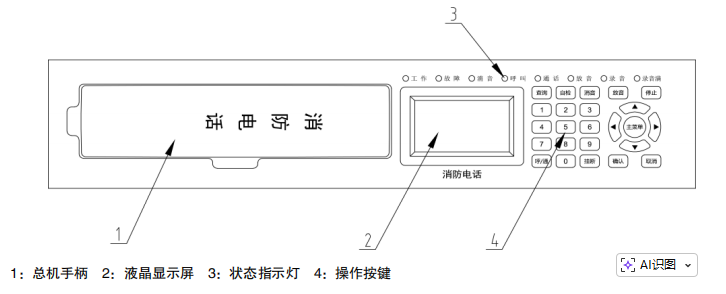

端子说明：

AC 主电输入：按端子定义接入 AC220V 的 L、N、PE 线。

1 区广播：广播 1 区输出端，接现场 1 号广播区域。

2 区广播：广播 2 区输出端，接现场 2 号广播区域。

联动控制 1：广播 1 区的 DC24V 逻辑信号联动输入端口（LD1）。（左负右正）

联动控制 2：广播 2 区的 DC24V 逻辑信号联动输入端口（LD2）。（左负右正）

音源信号输出：本机音源信号输出端，可外接扩展广播功放。

外线信号输入：外部音源信号输入端。信号幅度≤0dB（0.775V）。

1 路分机-电话线路 1 输出，接现场 1 号分机设备线路

2 路分机-电话线路 2 输出，接现场 2 号分机设备线路

3 路分机-电话线路 3 输出，接现场 3 号分机设备线路

4 路分机-电话线路 4 输出，接现场 4 号分机设备线路
