利达WK-ND20联动电源接线安装技术

介绍：

WK-ND20 联动电源是专门与联动控制系统配备的单路联动输出电源，联动输出电流 20A，占 1U 盘面，当市电停电时可自动切换到联动备用电源，

为消防报警系统提供工作电压。

功能：

★ 专门为联动控制系统配备，可为联动控制柜内设备提供电源。

★ 可向联动控制设备（控制模块）等提供所需的 DC 24V 工作电压。

★ 电源由交流 220V 和蓄电池两路供电，组成不间断输出电源，主电正常主电优先输出，主电故障时自动切到备电供电，具有电池管理功能。

★ 输出电压主电供电电压 27V±0.5V，备电工作时电压会随电池电压下降而降低。

★ 具有输出过载、短路保护功能。

★ 具有蓄电池防反接保护功能。

★ 具有主电故障、备电故障信号输出功能。。

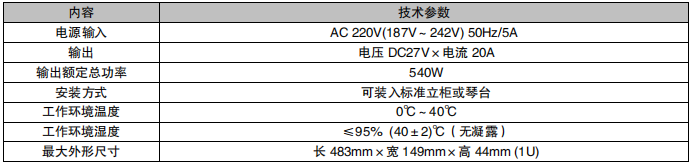

主要技术指标：

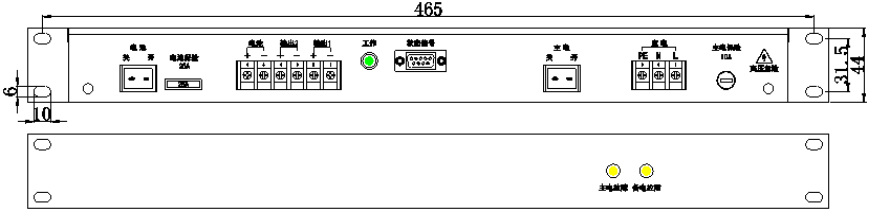

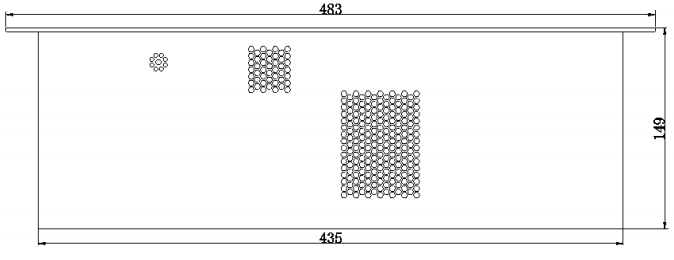

外形结构示意图： (单位：mm)
