利达JB-QB-LD988ENM 火灾报警控制器/消防联动控制器接线安装技术

介绍：

JB-QB-LD988ENM 火灾报警控制器/消防联动控制器(以下简称 LD988ENM)是利达公司为满足消防市场的需求而研制的新一代火灾报警控制器。采用

模块化设计，使用嵌入式实时操作系统，具有可靠、高效和良好的可扩展性等特点。该机型可以单独使用，也可以联网构成一个多机网络系统使用。配合

我公司的全系列总线产品及其他相关设备，可广泛应用于中小型项目。满足 GB4717-2005《火灾报警控制器》、 GB16806-2006《消防联动控制系统》、

CNCA-C18-01《强制性产品认证实施规则》、CCCF-CCC-03《强制性产品认证实施细则》,取得消防产品 3C 认证证书。

功能：

★ 区域型火灾报警控制器。

★ 单机容量： 最大 8 回路， 最多 2048 个地址点, 自带 8 路多线直控输出点。

★ 采用 7 寸触摸 LCD 彩色液晶显示屏，丰富的图形功能，可显示详细设备信息，指示灯指示关键状态。

★ 支持分区的设置和操作，可以将有联动关系的报警和输出设备编入一个或者多个分区内，简化逻辑关系。

★ 具有 CANBus 接口，可通过通讯转换卡与其他设备联网。

★ 用户使用 PC 机软件完成配置数据的编程工作，提供 U 盘实现配置数据库的上传和下载。

★ 采用多任务嵌入式操作系统，响应时间快。

★ 具有黑匣子功能，可以记录火警、故障、监管、反馈等多种事件的历史记录信息共 25600 条。

★ 具有监管报警功能。

★ 具有回路短路保护、电源短路保护功能。

★ 多线输出可选择两线或三线布线，采用两线布线时需要配接 LD6803G 模块。

★ 总线输出电流可达 1.3A，可配接我公司两线制和四线制总线产品。

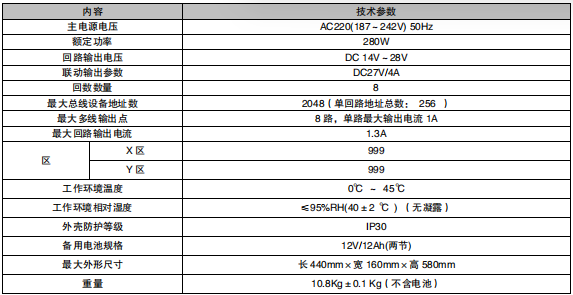

主要技术指标：

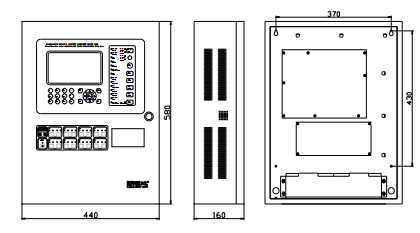

外形结构示意图：
