利达LD9204EN 总线联动控制盘接线安装技术

介绍：

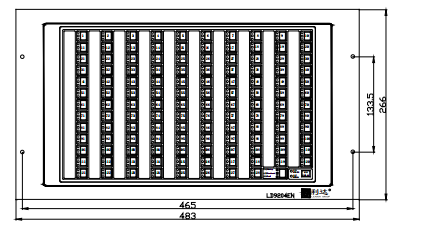

利达LD9204EN是依据 GB16806-2006《消防联动控制系统》设计开发的。该产品具备 128 路总线控制的功能。通过 CANBus 与 本公司生产的全系列火灾报警控制器配套使用, 通过双 RS232 与本公司生产的 LD188EL 系列火灾报警控制器配套使用。每路 具有一个启停按键，启动、反馈、故障指示灯各一个。盘的面板上还具备一个盘工作指示灯、盘按键锁状态指示和一个解锁 按键。盘面占用空间为 6U，按键和灯采用了全贴片器件，可依靠全自动化焊接工艺进行生产，生产效率大大提高。

功能：

★ 与 EN 系列控制采用 CANBus 通讯，与 LD188EL 系列控制器通过 RS232 通讯（10P 排线接口）。

★ 每台最多控制 128 路总线控制。

★ 每路具备一个启停按键，三个指示灯：启动，反馈，故障灯各一个。

★ 具备按键锁定功能，当一定时间内没有按键操作时会自动锁定键盘。

★ 具备一个按键解锁键，一个允许指示灯。

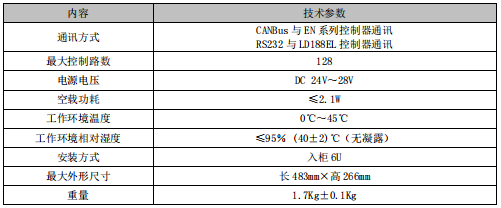

主要技术指标：

接线方式：与 EN 系列控制器连接时，需要 24V 和 CAN 总线接线端子。 与 LD188EL 系列控制器连接时，需要 24V 电源端子，和 RS232 通讯线（10P 排线）相连。 多个盘同时使用时，通讯线可以级联连接。
