介绍：

利达LD6806ED-L中继模块采用特殊防潮技术和插拔式结构设计。主要作用是将单向回路扩展为环形回路，环路中即使发生断 路，也不会影响环路中设备的工作，提高消防总线工作可靠性。此外 LD6806ED-L 中继模块也具备短路保护隔离器的作用，输 出短路不会影响输入工作。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、 CCCF-HZBJ-01《强制性产品认证实施细则》,符合认证要求。

功能：

★ 二总线，有极性。

★ 采用电子编码，占一个地址点（0～255）。

★ 有 2 路输出，可环形连接，将输入总线回路扩展为环形回路。

★ 环形回路中发生断路后，内部的所有设备仍能正常工作。

★ 输出短路可保护及自动恢复，不影响输入工作。

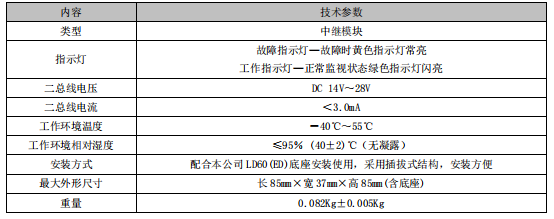

主要技术指标：

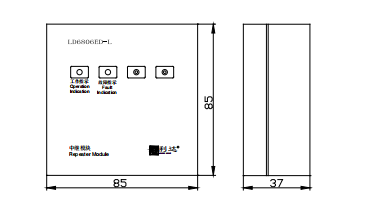

外形结构示意图：

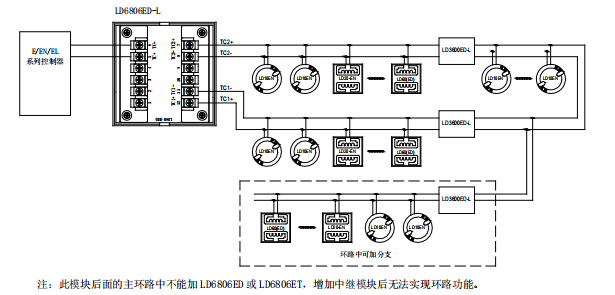

接线示意图：

安装步骤：与 LD6801ED-1 相同。

布线要求：与 LD6801ED-1 相同。
