介绍：

利达LD6804ET采用特殊防潮技术和插拔式结构设计。采用单片机和智能软件，特殊防潮技术、表面贴装(SMT)生产工艺和插 拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于消防广播的控制。可以与利达公司生产的全系列火灾报警 控制器配合使用。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细则》,符合认证要求。

功能：

★ 二总线，无极性，无需外接 DC24V 电源。

★ 采用电子编码，占一个地址点（0～255）。

★ 消防广播音源异常时，报故障。

★ 输出线路短路、断路或配接的喇叭数量减少，报故障。

★ 接收控制器启动/停止命令，切换背景/火警广播。

★ 单色指示灯显示模块动作信息。

★ 可配接我公司在售的全系列火灾报警控制器。

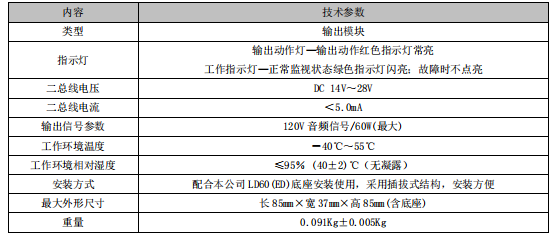

主要技术指标：

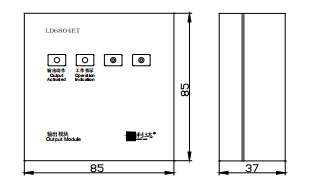

外形结构示意图：

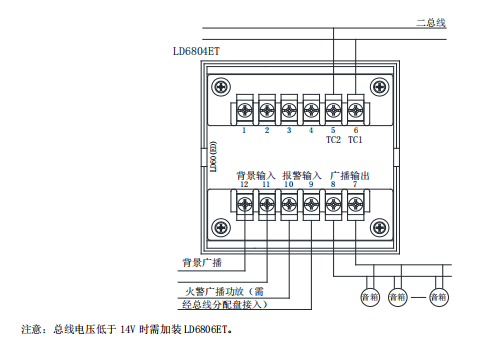

接线示意图：

安装步骤：与 LD6801ED-1 相同。

布线要求：

★ 二总线：宜选用截面积≥1.5mm2 的耐火双色双绞铜芯线或选用截面积≥1.5mm2 的耐火铜芯电缆，耐压≥250V，线路 末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线)。

★ 广播音频线：宜用截面积不小于 1.0mm2 阻燃双色双绞软铜线(ZR-RVS2×1.0mm2 )或选用截面积不小于 1.0mm2 的阻燃铜 芯电缆(ZR-KVV2×1.0mm2 )，耐压≥250V。

★ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在 金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采 用穿金属管或密闭的金属线槽。
