利达LD6803 输入/输出模块(非编码)接线安装

发布时间:2024-11-22 09:32:29 丨 文章来源:http://www.zhimiaoxiaofang.com/ | 作者:利达消防设备丨 浏览次数:22

介绍:

利达LD6803采用单片机和智能软件,特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠。与两线制 联动控制盘配合使用,将多线盘的原本 3 线简化为 2 线,主要用于送风机、排风机、电梯、切断电源、空调等设备的控制。 满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认 证实施细则》,符合认证要求。


功能:

★ 二总线,有极性。此总线为多线盘的输出。

★ 无编码,本身不占地址点,对应多线盘的地址。

★ 可输出一路 DC 24V/0.1A 电压信号(初始启动时提供 1.0A/200ms)。

★ 可输入一路无源开关量信号。

★ 单色指示灯显示模块动作信息。

★ 输入线短路时模块返回反馈信号,输入线断路、输出线短路或断路时,模块返回故障信号。

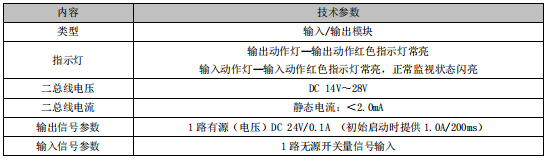

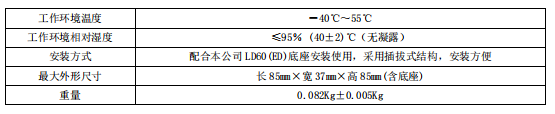

主要技术指标:

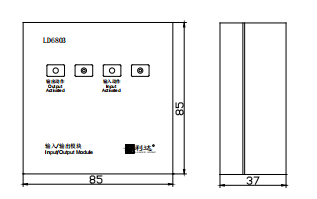

外形结构示意图:


接线示意图:
