调试常见

问题

（1）检查交流电220V是否有或电源开关有没有打开。

（2）开关电源故障。

（3）控制器液晶模块故障。

（1）检查蓄电池电压，蓄电池电压应为21伏以上，如电池损坏则需要更换。

（2）检查备用电源开关是否打开。

（3）控制器CPU板故障。

（1）检查交流电220V是否有或电源开关有没有打开。

（2）开关电源故障。

（3）控制器CPU板故障。

（1）可能部件未编程，需要将程序编上。若还报，则检查部件地址是否正确。

（2）若编上程序后还报，则检查部件地址，看是否正确。

（3）以上都正确的情况下，则说明部件故障，需将故障部件发回厂家维修。

当输入模块、输入输出模块反馈端的反馈信号线来自强电柜时，可能会带来强电干扰信号，造成该模块、某回路，乃至整个系统工作不稳定，可通过继电器无源触点接入模块输入端来解决。

（1）总线接地、总线对地绝缘阻值太低，造成系统不稳定（导线穿管时损伤、长期浸泡在水中、接头或端子与预埋盒接触、总线接口板损坏等）。

（2）总线与其它线路间绝缘电阻较低、不同回路总线间绝缘电阻低；

（3）24V电源接反（造成模块报24V断线故障）。

（4）24V与总线接混淆（24V错接到总线端子，总线错接到24V端子）。

（5）室外线路未采取防雷、避雷措施，经常因雷击造成系统损坏。

解决方法：在线路敷设完成后，应测试线路对地电阻，应该大于20MΩ。（包括总线、24V电源、电话线、广播线、层显485总线等）。

测试总线、24V电源、电话线的线间电阻，不应该小于100KΩ，广播线的线间电阻一般应大于10Ω。

检查总线与24V、电话线、广播线的之间的电阻，不应出现短路现象。

室外布线应穿钢管附设，并采取防雷、防水措施。

（1）DC24V电源受380V动力电的干扰，造成系统工作不稳定甚至输入输出模块误动作。此类设备控制箱的动作反馈线应使用护套绞合屏蔽线，屏蔽层接大地，否则对24V电源地有交流感应信号。（也可通过另加继电器隔离解决）

注意：配电柜反馈信号线不能与380V动力线敷设在一起，输入输出模块不能置于控制箱内。

（2）广播线与总线在同一个管内，造成回路报故障。（曾出现过类似现象，广播线属强电线路，不能与总线、24V线穿在同一个管道内，必须单独穿管。）

（3）保护变压器的感温电缆引入的交流干扰造成输入模块报故障。（可通过继电器转换、隔离来解决。）

（4）交流电源采用UPS供电，而UPS输出电压有杂波，通过电源给系统带来干扰，出现故障、误动作等现象。（曾出现过类似现象，最后通过更换交流供电电源解决）

故障

排除

工程中如果有时不时的故障存在，有一种可能就是重码。

处理方法：通过系统登陆的方式查询，找到重码部件，然后将重码部件地址重新设定，即可将问题解决。

（1）设备有重码

有两个或两个以上的不同型号的设备重码。可通过系统登陆功能查询回路里有无重码。再根据问题1的方法进行排除重码现象。

（2）程序跟图纸上和编码表上不一致，程序错误，对照图纸确定型号并更改程序。

（3）设备装错

主机上的程序跟图纸对应但现场设备装错，可通过系统登陆查询类型错误的地址设备，并记录型号，再到现场确认，如果错误则根据图纸将现场设备更换，此时主机上类型故障会自动消失。

（1）反馈端子没有接电阻

（2）模块本身故障

（3）反馈线上串有电压

（4）反馈线对地短路（在水流指示器和信号阀上常出现反馈线对水管短路造成模块信号线断路故障）

（1）在控制器设置中打印功能被关闭

（2）打印纸热敏面装反

（3）打印纸类型选购错误

（1）编程时逻辑关系不正确

（2）控制器联动设置中被关闭

（3）线路原因，造成24V电源压降较大

（4）受控设备自身结构、控制电路存在问题

（1）总线接地、总线对地绝缘太低，造成系统不稳定（导线穿管时损伤、长期浸泡在水中、接头或端子与预埋盒接触、总线接口板损坏等）。

（2）总线与其他线路间绝缘电阻较低、不同回路总线间绝缘电阻低。

（3）24V线与总线接混淆。

（4）室外线路未采取防雷、避雷措施，经常因雷击造成系统损坏。

 解决方法：在线路布设完成后应测试线路对地阻值，应该大于20MΩ。（包括总线、24V电源线、电话线、广播线、层显485总线等）

测试总线、24V电源、电话线的线间阻值，不应该小于100KΩ；广播线的线间电阻一般应大于10Ω。

检查总线与24V电源、电话线、广播线之间的阻值，不应出现短路现象。

室外布线应穿管敷设，并采取防雷防水措施。

设备在编程过程中，可以根据需要设置巡检时闪灯或不闪灯，不能根据设备是否闪灯判断设备好坏。

GB50116-2013火规：6.4.1每个报警区域宜设置一台区域显示器（火灾显示盘）。宾馆、饭店等场所应在每个报警区域设置一台区域显示器。当一个报警区域包括多个楼层时，宜在每个楼层设置一台仅显示本楼层的区域显示器。

GB50116-2013火规：

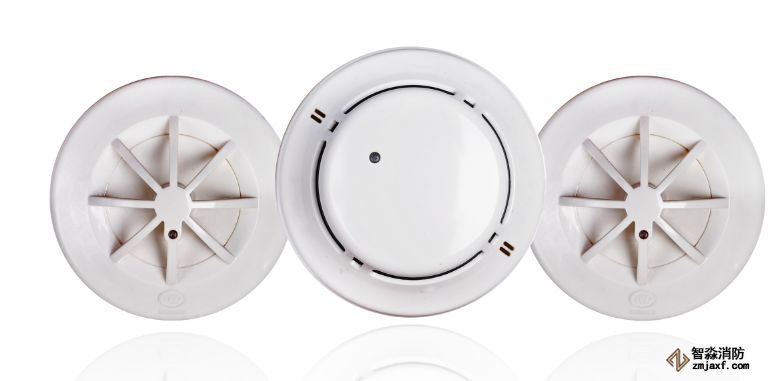

5.2.2下列场所宜选择点型感烟火灾探测器：

（1）饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室、商场、列车载客车厢等

（2）计算机房、通信机房、电影或电视放映室等

（3）楼梯、走道、电梯机房、车库等

（4）书库、档案库等

按照GB50116-2013规定，除以下情况消火栓按钮不应直接启泵。

当建筑物内无火灾自动报警系统时，消火栓按钮用导线直接引至消防泵控制箱（柜），启动消防泵。

GB50116-2013火规：

9.2.1剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜（箱）的出线端。在供电线路泄漏电流大于500mA时，宜在其下一级配电柜（箱）设置。

9.2.2剩余电流式电气火灾探测监控器不宜设置在IT系统的配电线路和消防配电线路中。
