01消防火流指示器

工作原理：

       当有人员从管网末端试水装置放水，或有一个以上喷头开始喷水时，管网内的水就会流动，并推动水流指示器的叶片及摆杆，偏转一定角度后便会触动微动开关闭合，发出电信号至消防输入模块，消防输入模块将动作信号传递给消防控制中心。当水流停止时，叶片自动复位，从而断开电路。

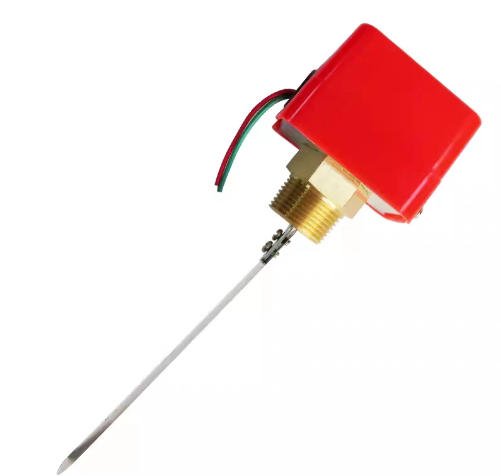

①螺纹水流指示器:

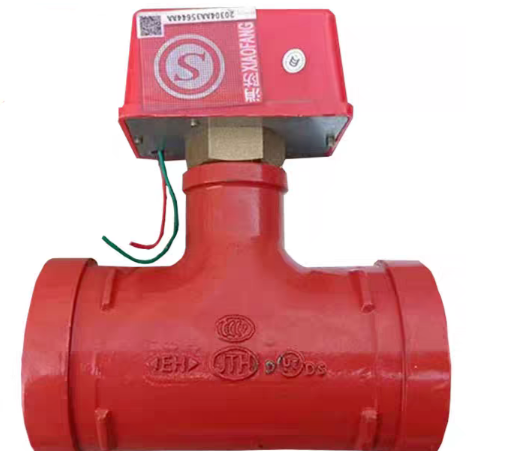

②沟槽式水流指示器:

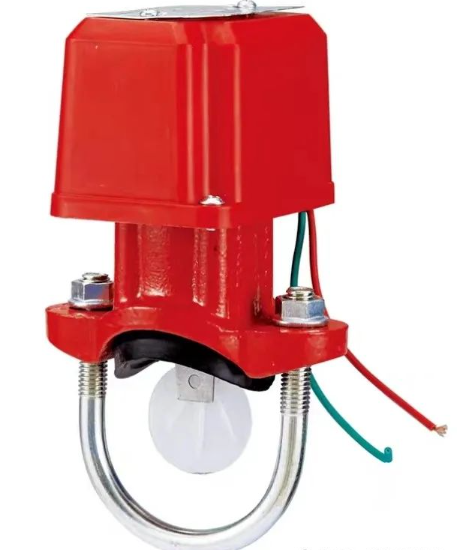

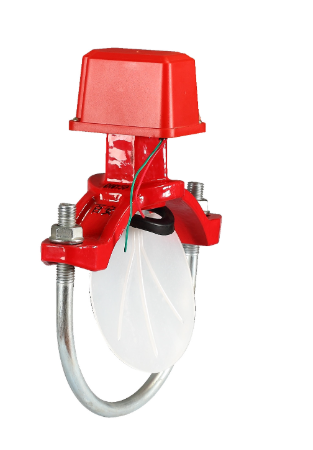

④马鞍式水流指示器:

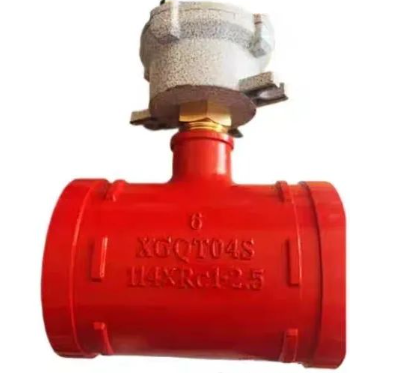

⑤防爆沟槽式水流指示器:

⑥防爆马鞍式水流指示器:

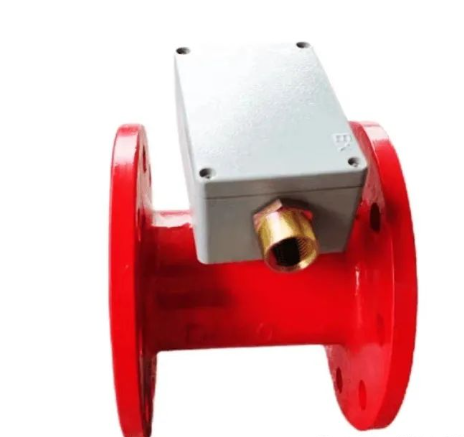

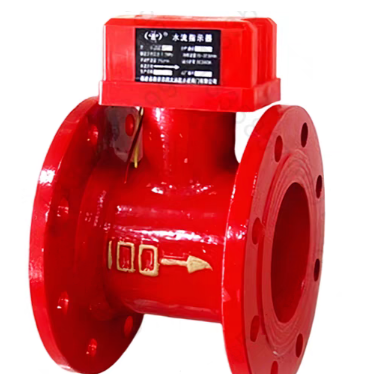

⑦防爆法兰水流指示器:

⑧水流指示器内部结构

⑨水流指示器动作原理

02工业管道水流指示器

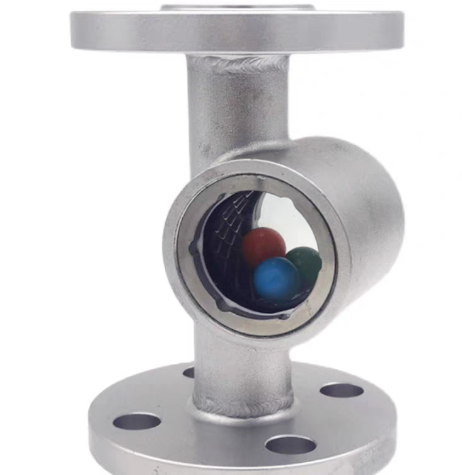

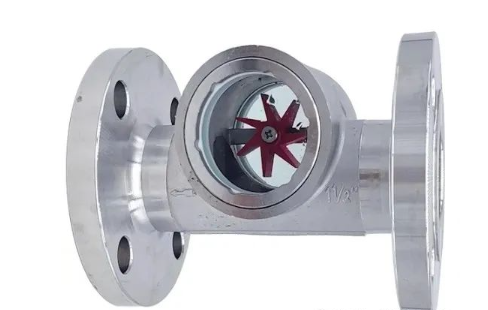

①不锈钢叶轮水流指示器

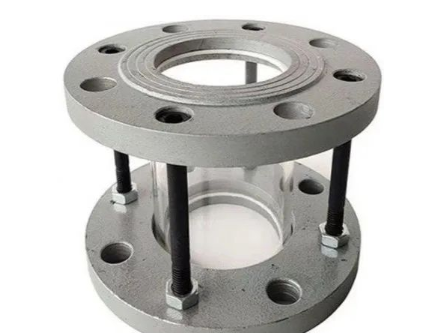

③不锈钢玻璃管水流指示器

03水流指示器养护

水流指示器安装前应存放在通风、干燥的库房内，避免与腐蚀性物质共同贮存，贮存温度-10C°~40C°。水流指示器安装后，应定期进行检查，检查的项目如下；

1、检查安装位置的密封垫是否损坏；

2、检查叶片的位置是否发生偏离，碰擦到管壁；

3、检查防水罩是否有裂痕、破损现象；

4、水流指示器检修装配后，应按要求进行封闭性实验；

5、水流指示器检修装配后，应安要求进行灵敏性实验；

6、每次检修后，将情况详细记录以备参考；
