感温电缆为温度敏感元件，由分别挤塑热敏绝缘材料的导线绞合而成，能够对沿着其安装长度范围内任意一点的温度变化进行探测。当温度上升至响应值时，感温电缆线芯间的阻值跃变，导线间就会产生相应信号，从而做出火警判断，能够有效地监测和预防火灾等温度异常事件的发生。广泛应用于电缆桥架、输煤皮带、综合管廊、油气储罐、电缆隧道等工业场所。

我们一起来学习感温电缆在不同的场所的布线方法，以确保其发挥最大的火灾监测效果。

电缆桥架与电缆隧道

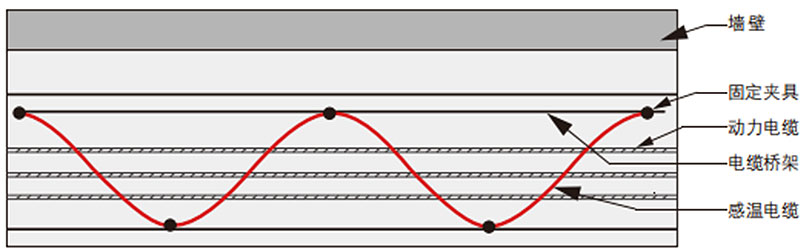

线型感温火灾探测器应采用接触式的敷设方式对隧道内的所有的动力电缆进行探测，应采用“S”形布置在每层电缆上，确保能够全面监测电缆的温度变化。

布线时应避免电缆与尖锐物体直接接触，以防损坏电缆外层。同时，应确保电缆的固定点间隔适当，避免电缆因过度拉伸或挤压而影响性能。

地铁隧道

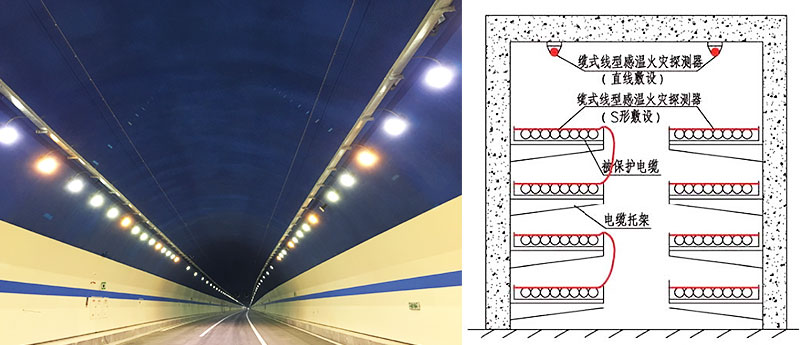

无外部火源进入的隧道应在电缆层上表面设置线型感温火灾探测器；有火源进入可能的隧道在电缆层上表面和隧道顶部，均应设置线型感温火灾探测器。

输煤皮带

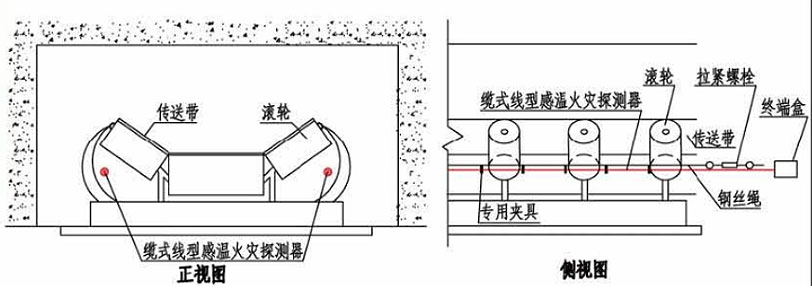

1.采用吊绳敷设时，吊绳可选用φ2~φ4不锈钢丝，钢丝绳两端采用紧固螺旋拉紧，防止钢丝绳下垂。钢丝绳两端固定在皮带机上的安装支架。

2.缆式线型感温探测器用扎带或夹具固定在钢丝绳上，1.0m左右设一个。

3.探测器安装方式要求不影响运输皮带系统的正常运行和维护。

油气储罐

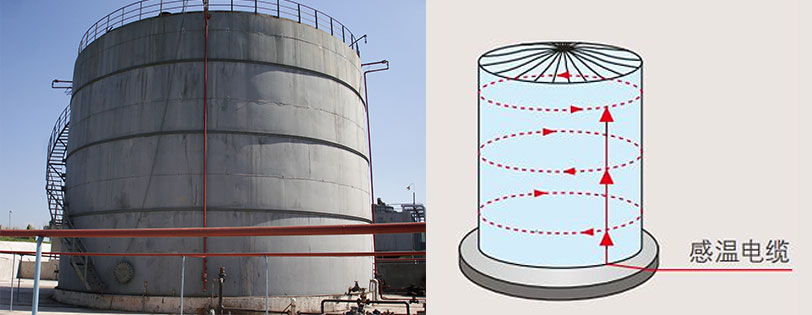

在油气储罐中，感温电缆通常沿着罐壁或罐底铺设，采用悬挂式或接触式安装，以监测罐内介质的温度变化。

注意事项：由于油气储罐内可能存在易燃易爆气体，布线时应选择防爆、防火的电缆，并确保电缆的接头和固定点符合防爆要求。并且将信号处理单元放置在安全区域内。

顶棚下方

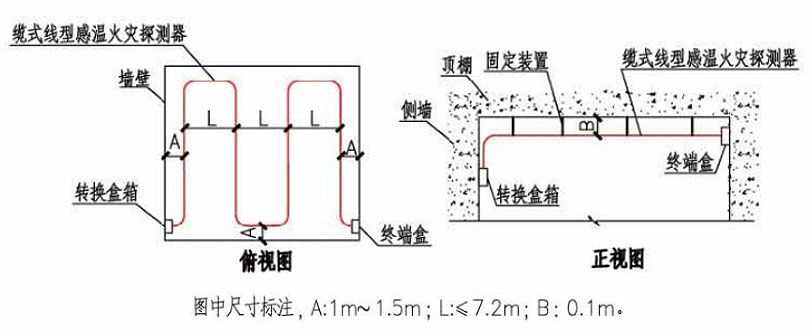

感温电缆在顶棚下敷设时，主要用于监测空间温度，安装方法为距顶部约0.1m吊装钢丝绳，然后将电缆绑扎在钢丝绳上，距离墙壁约1-1.5m，电缆敷设间距不得大于7.2m。

大型配电装置

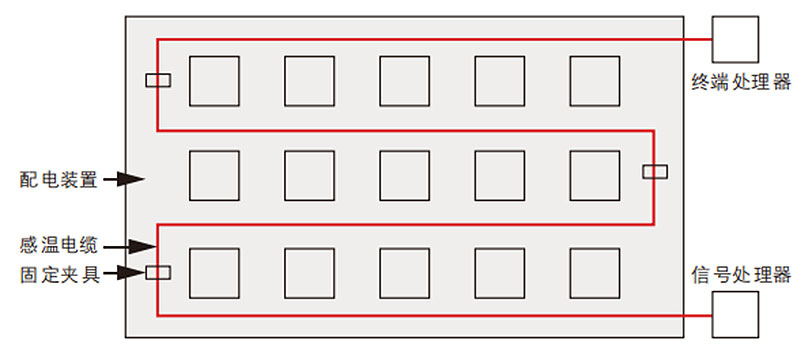

在大型配电装置上敷设感温电缆时，应靠近被保护物外表敷设，不宜紧贴被保护物。

布线注意事项

避免损坏电缆外层

在布线过程中，应避免损坏电缆的外层绝缘层，确保感温电缆的性能不受影响。

选择合适的固定方式

应根据感温电缆的类型和敷设环境，选择合适的固定方式，确保感温电缆固定结实牢固。

保持适当的间距

在布线时，应保持适当的间距，避免相互干扰和影响。同时，应确保感温电缆与周围物体的间距符合设计要求，防止因摩擦或挤压而损坏电缆。

定期检查与维护

布线完成后，应定期对电缆进行检查和维护，确保其正常工作。同时，应建立相应的应急预案和报警机制，以便在火灾发生时能够迅速响应和处理。

需要注意的是，在选择布线方式时，需要综合考虑场所的特点、火灾探测的需求、安装和维护的便利性等因素。同时，还需要遵守相关的安全规范和标准，确保布线方式的安全性和可靠性。

对于不同的布线方式，还需要采取相应的固定和保护措施，如使用专用的夹具、支架等，以确保感温电缆在布线过程中不会受到损坏或位移，从而保证火灾探测系统的正常运行。
