利达消防设备电源监控系统电压电流传感器模块接线示意图

本消防设备电源监控系统是北京利达华信电子有限公司为适应工程设计需要而开发的一套系统，该系统符合GB 28184-2011《消防设备电源监控系统》及GB 25506-2010《消防控制室通用技术要求》等标准，适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，具有高智能、多功能、高可靠性、适用性广等特点。

利达LD-DJ6101直流单电压单电流信号传感器接线图

利达LD-DJ6211交流单相单电压单电流信号传感器接线图

利达LD-DJ6212交流单相双电压信号传感器接线图

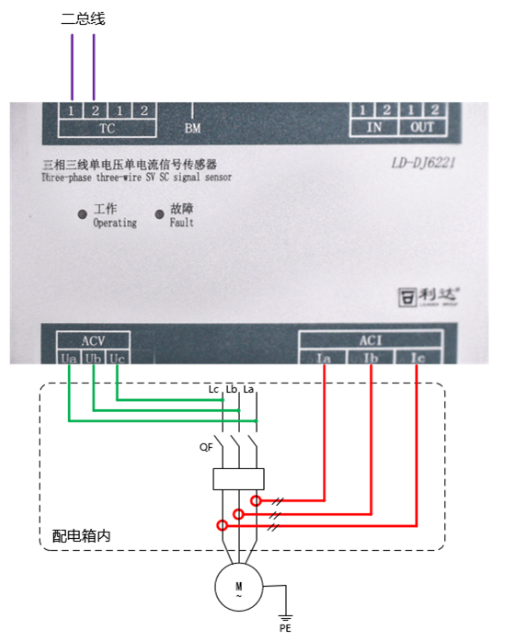

利达LD-DJ6221三相三线单电压单电流信号传感器接线图

利达LD-DJ6222三相三线双电压信号传感器接线图

利达LD-DJ6223三相三线双电压单电流信号传感器接线图

利达LD-DJ6224三相三线三电压信号传感器接线图

利达LD-DJ6231三相四线单电压单电流信号传感器接线图

利达LD-DJ6232三相四线双电压信号传感器接线图

利达LD-DJ6233三相四线双电压单电流信号传感器接线图

利达LD-DJ6234三相四线三电压信号传感器接线图

利达集团生产的消防设备电源监控信号传感器共11种，其中电压信号传感器5种，电压/电流信号传感器6种，采用低功耗设计，二总线无极性通信供电，减少了现场布线要求。与LD-DJ608消防设备电源监控器组合使用，可监测被监控消防设备主、备电源过压、欠压、缺相、错相、过流、中断供电等故障。
