浅谈一下海湾,利达,西子门,青鸟,松江等消防主机

发布时间:2021-05-21 09:59:22 丨 文章来源:http://www.zhimiaoxiaofang.com/ | 作者:利达消防设备丨 浏览次数:1169

浅谈一下海湾,利达,西子门,青鸟,松江等消防主机的2种布线方式

浅谈一下海湾消防,利达,西子门,青鸟消防,三江,松江,山鹰等消防主机的几种布线方式。因为海湾,利达,西子门,青鸟,三江,松江,山鹰等消防主机都有CANBUS接口,所以一般消防主机都是按照CANBUS的协议来布线的。

现在来讲一下CANBUS协议。

控制器局域网CAN(Controller Area Network),是国际上应用最广泛的现场总线之一,最初是由德国Bosch公司设计的,为解决现代汽车中众多控制单元、测试仪器之间的实时数据交换而开发一种串行通信协议。CAN网络的拓扑结构主要有线形拓扑、星形拓扑、树形拓扑和环形拓扑等。

树形拓扑和环形拓扑下一次再浅谈

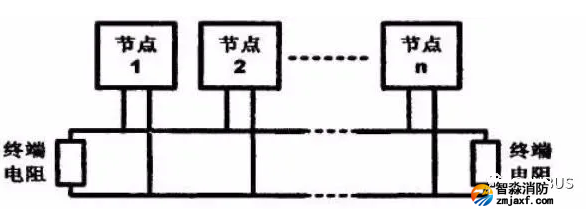

一.CAN网络的拓扑结构之线形拓扑

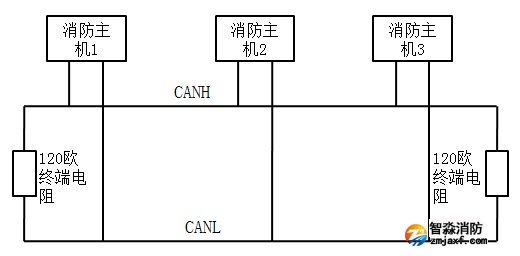

  如果把CAN的各个节点换成消防主机,如下图所示:

  如果消防主机按照线性结构布线,且距离都在5KM之内,可以按照线性结构布线。

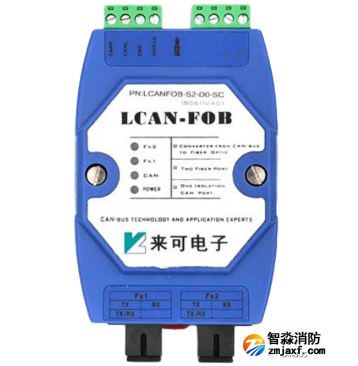

  但如果消防主机和主机之间离得比较远,且想走光纤的布线方式,可以参照如下布线方式,增加来可的总线型CAN光端机,如下图。

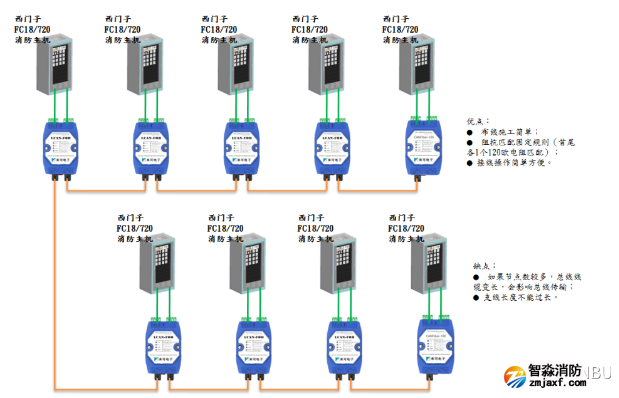

  线性CAN光端机和海湾,利达,西子门,青鸟,三江,松江,山鹰等消防主机布线图如下:

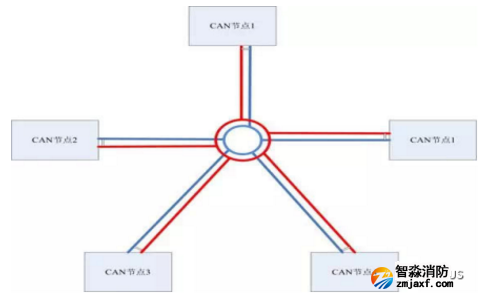

二.CAN网络的拓扑结构之星型拓扑

  星型拓扑特点是每个节点通过中央设备连到一起。优点是容易扩展,缺点是一旦中央设备出故障会导致总线集体故障,而且分支线长不同,阻抗匹配复杂,可能需通过一些中继器或集线器进行扩展。

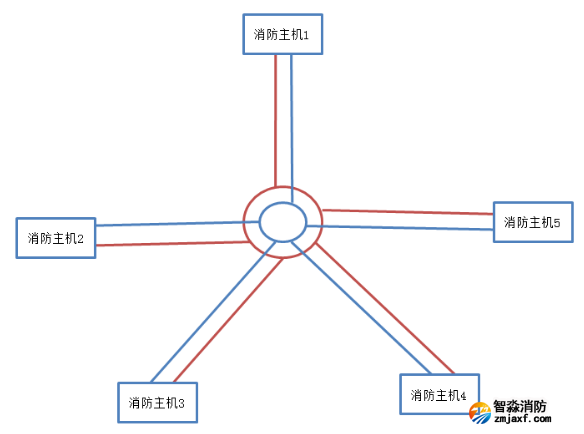

  如果把CAN的各个节点改成消防主机,如下图所示:

  但如果消防主机和主机之间离得比较远,如万科小区那种楼宇,可以考虑加点对点式光纤,

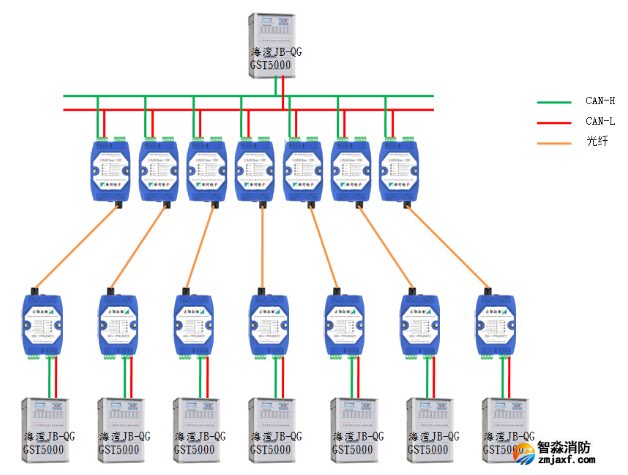

  星形CAN光端机和海湾,利达,西子门,青鸟,三江,松江,山鹰等消防主机布线图如下:

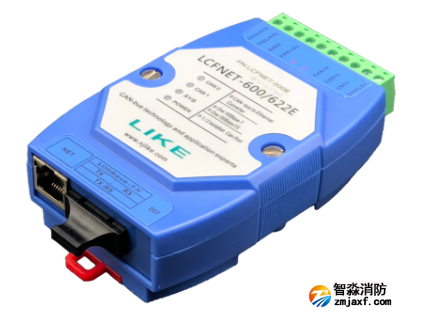

  如果中央设备单元(消防主机和消防主机离得比较远,比如海上风电场项目,主机和主机之间离得比较远,就要选要光纤以太网光端机。如下图所示

  星形CAN光端机和海湾,利达,西子门,青鸟,三江,松江,山鹰等消防主机布线图不变。
