超强兼容性，利达LD9203EN联动控制盘全新升级

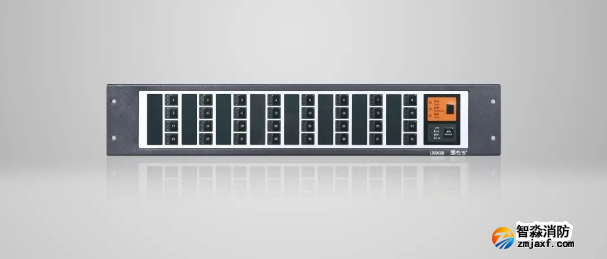

联动控制盘LD9203EN

利达LD9203EN是依据GB16806-2006《消防联动控制系统》设计开发的。通过CANBus与利达生产的全系列火灾报警控制器配套使用,通过双RS232与利达消防LD188EL系列火灾报警控制器配套使用。

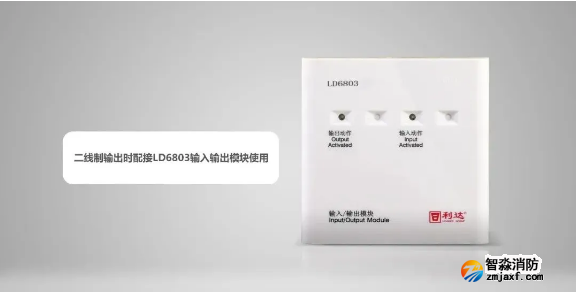

全新升级的联动控制盘LD9203EN功能更强大，完美灵活满足现场需求。具有32路多线或总线控制功能，既可以作为总线盘间接控制现场设备，也可以作为多线盘直接控制现场设备。该盘还具备按键保护、现场信息上传、线路故障检测以及输出线过流保护等功能。作为多线盘时，可配接8路多线输出板LD92EN-T可实现多线制输出也可实现二线制输出，二线制输出时配接LD6803输入输出模块使用。

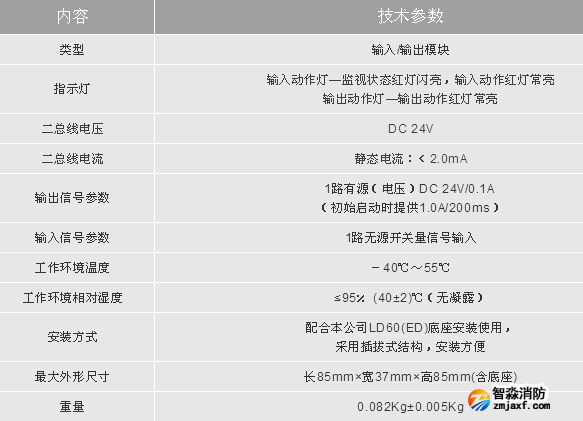

LD6803主要技术指标

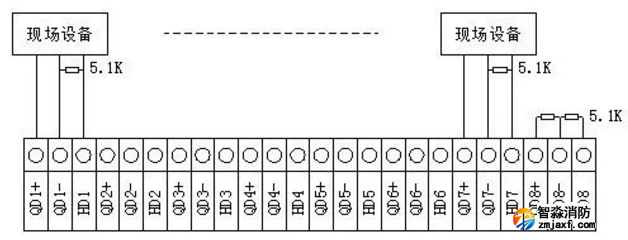

　　当被控设备和联动控制盘距离较近时推荐使用多线制输出方式，多线制连接示意图

　　注：当8路多线输出板中有空闲的回路时，相应回路的输出端子处应按照图中第8路的示范接入5.1KΩ电阻。

　　当被控设备和联动控制盘距离较远时，

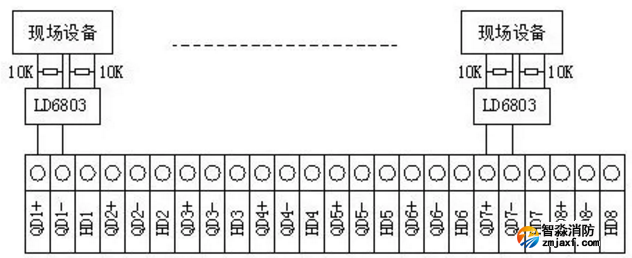

　　为降低施工成本和用线材料推荐使用二线制输出方式，二线制连接示意图

　　注：当8路多线输出板中有空闲的回路时，相应回路应在控制器上设置为总线模式，以避免不接设备时报故障。
